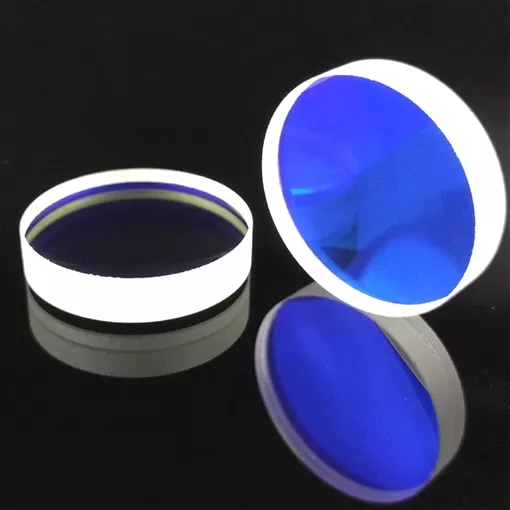

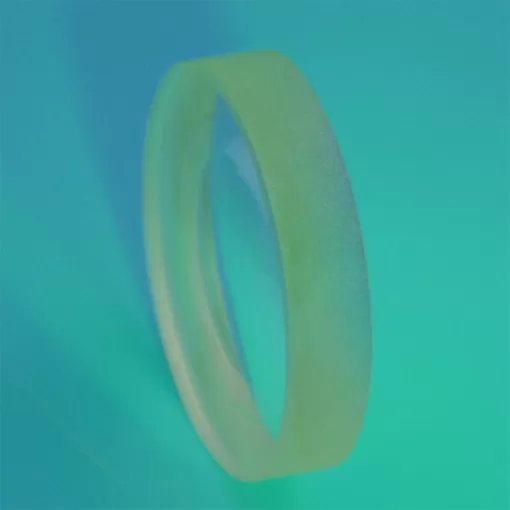

Ecoptik (일컬어 BRD 광학) meniscus 렌즈 긍정적이고 부정적인 초점. 이 meniscus 렌즈 유용합니다 때 다른 렌즈 높이거나 초점. 이 meniscus 렌즈 요소 구성 않습니다 소개 추가 코마 또는 구면 수차

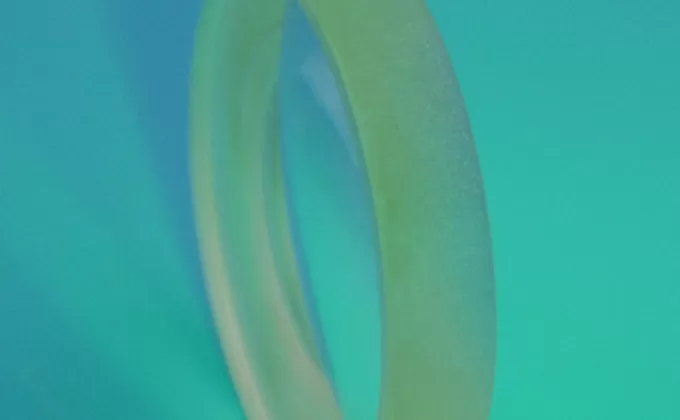

Ecoptik (일컬어 BRD 광학) meniscus 렌즈 긍정적이고 부정적인 초점. 측면에서 모양 나눌 볼록 및 오목 meniscus. 측면에서 효과를 나눌 분기 및 수렴 meniscus.
| 소재 | 광학 유리/융합 실리카/사파이어 등. |
| 직경 | 2mm ~ 300mm |
| 직경 공차 | ± 0.05mm(≤ 50mm) |
| ± 0.1mm(>50mm) | |
| 초점 길이 | -50mm ~ 2000mm |
| 초점 길이 공차 | ± 0.2%(<10mm) |
| ± 0.5%(<10mm-1000mm) | |
| ± 1%(<>1000mm) | |
| 센터 두께 | 2mm ~ 20mm |
| 표면 품질 | 60/40, 40/20, 20/10 |
| 표면 정확도 | Λ/2 ~ λ/10@632.8nm,532nm |
| 명확한 구경 | > 85% dig 직경 |
| Centration | <3arc min ~ 30arc sec |
| 코팅 | 고객의 요청 |
| 소재 | 직경 (Mm) | 볼록 표면 반경 (Mm) | 오목 표면 반경 (Mm) | 센터 두께 (Mm) | 초점 길이 (Mm) |
| H-K9L | 7 | 4.6 | -4.60 | 3 | 41.4 |
| H-LAF38 | 8 | 6.28 | -95.10 | 2.2 | 8.9 |
| H-ZBAF5 | 8 | 9.7 | -19.72 | 2.27 | 26 |
| H-ZF52A | 8 | 12.05 | -9.50 | 4.2 | 217 |
| ZnSe | 8.6 | 11.22 | -50.58 | 1.4 | 8.7 |
| H-ZF62 | 9 | 9.911 | -38.55 | 2.1 | 13.8 |
| H-ZF62 | 9 | 10.59 | -13.37 | 7.64 | 23.8 |
| H-K9L | 10 | 5.19 | -500.00 | 6.2 | 10.1 |
| JGS1 | 10.802 | 7.69 | -7.28 | 3 | 226.1 |
| H-K9L | 11 | 16.57 | -156.37 | 3 | 35.5 |
| H-LAF50A | 12 | 13.176 | -132.74 | 3.3 | 18.7 |
| H-ZK9 | 12 | 11.57 | -48.93 | 2.86 | 23.7 |
| H-ZBAF21 | 12 | 15.374 | -65.11 | 3 | 27 |
| H-ZK3 | 13 | 8.088 | -21.23 | 4 | 23.2 |
| S-LAM7 | 13 | 16.94393 | -170.00 | 2.5 | 24.9 |
| H-ZLAF75A | 14 | 13.804 | -51.24 | 2.4 | 20.1 |
| H-ZF7LA | 14 | 11.324 | -5.50 | 9.54 | 49.3 |
| H-K9L | 14 | 10.36 | -14.62 | 5 | 50.3 |
| H-ZLAF68 | 14 | 10.16 | -6.87 | 6.4 | 282.2 |
| H-ZF6 | 15 | 119 | -18.95 | 3.86 | 30.3 |
| H-LAF3B | 15 | 20.73 | -145.88 | 2.8 | 32.2 |
| H-K9L | 15 | 9.26 | -18.16 | 3.5 | 32.3 |
| H-ZLAF55A | 15 | 28.847 | -293.95 | 3 | 38.1 |
| H-ZK3 | 15.2 | 15.3 | -231.90 | 2.8 | 27.67 |
| LAF10 | 15.5 | 24.66 | -163.59 | 2.7 | 36.52 |
| H-LAF53 | 16 | 12.823 | -33.57 | 4.8 | 25.4 |
| H-ZLAF52 | 16 | 18.67 | -67.51 | 3 | 31.2 |
| H-ZK6 | 16 | 13.996 | -34.67 | 3.5 | 36.4 |
| H-LAK4 | 16 | 22.7 | -39.63 | 4 | 74.8 |
| H-ZLAF68 | 16 | 11.251 | -7.74 | 4.8 | 78.1 |
| ZK9 | 17 | 11.695 | -11.70 | 7 | 81.4 |
| H-ZF13 | 18 | 96.302 | -26.99 | 1.5 | 48.2 |
| H-K9L | 18 | 36.4 | -51.52 | 3.5 | 222.45 |
| H-LAF10L | 18.98 | 21.38 | -32.36 | 3.6 | 69.8 |
| H-ZK9A | 19 | 13.895 | -29.05 | 3.6 | 39.4 |
| ZK7 | 19.4 | 17.783 | -43.05 | 3 | 47.29 |
| H-LAF53 | 20 | 16.482 | -55.46 | 4 | 30.1 |
| H-ZK10 | 20 | 18.054 | -35.41 | 5 | 53.3 |
| H-ZLAF66 | 20 | 21.099 | -28.09 | 5 | 80.3 |
| H-ZK7 | 20 | 60.67 | -778.00 | 2.9 | 106.8 |
| H-BAK4 | 22 | 17.497 | -114.52 | 4.7 | 36.7 |
| H-LAK3 | 22 | 21.04 | -39.81 | 3.8 | 54.7 |
| H-ZBAF3 | 22 | 38.9 | -498.90 | 2.7 | 63.8 |
| H-K9L | 22 | 72.44 | -1130.00 | 5 | 149.5 |
| H-BAK4 | 22.5 | 24.619 | -1735.00 | 5 | 45 |
| H-ZF7LA | 22.6 | 22.44 | -28.91 | 9.88 | 74 |
| H-LAF53 | 23 | 16.788 | -36.22 | 5 | 38 |
| H-LAF53 | 23 | 16.788 | -36.22 | 5 | 38 |
| BAF5 | 23 | 32.8 | -219.10 | 3 | 62.3 |
| H-ZK1 | 23.4 | 46.48 | -176.06 | 4.56 | 109.6 |
| H-LAK59 | 23.48 | 102.33 | -194.98 | 2.5 | 308.2 |
| H-ZF7LA | 24 | 17.819 | -30.30 | 10 | 39.6 |
| H-K9L | 25 | 17.3 | -27.00 | 4.55 | 80.3 |
| H-K9L | 25.4 | 32.1 | -82.20 | 3.6 | 100 |
| JGS1 | 25.4 | 31 | -91.20 | 4 | 100 |
| H-K9L | 25.4 | 66.2 | -182.20 | 2.8 | 200 |
| JGS1 | 25.4 | 64.2 | -209.80 | 2.9 | 200 |
| H-K9L | 25.4 | 100.9 | -288.20 | 2.5 | 300 |
| ZK9 | 25.5 | 22.96 | -89.26 | 4.4 | 48.59 |
| N-SF6 | 26 | 32.15 | -176.40 | 4 | 43.2 |
| H-LAK3 | 26 | 26.79 | -127.94 | 4.2 | 44.4 |
| H-K9L | 26 | 23.93 | -331.70 | 6 | 49.58 |
| H-ZK11 | 27 | 23.07 | -77.04 | 4.8 | 49.8 |
| H-LAK1 | 27 | 26.24 | -74.99 | 4.1 | 59.8 |
| H-ZK10 | 27 | 38.688 | -1541.90 | 5 | 63.7 |
| H-ZK10 | 27 | 43.279 | -311.79 | 5 | 80 |
| H-ZK9 | 28 | 21.82 | -83.35 | 5.5 | 46.07 |
| H-ZBAF21 | 28 | 37.865 | -862.87 | 3.5 | 54.7 |
| H-LAF53 | 30 | 18.75 | -52.24 | 7.5 | 35.9 |
| H-K9L | 30 | 18.8 | -37.95 | 5.9 | 65.7 |
| ZK9 | 32 | 23.99 | -42.85 | 8 | 75.58 |
| H-BAK4 | 33 | 23.4 | -38.20 | 6.2 | 95.14 |
| H-K9L | 33 | 50.35 | -85.11 | 3.1 | 231.74 |
| H-ZF6 | 33.5 | 213.8 | -46.03 | 2.97 | 71.9 |
| H-ZK98 | 34 | 49 | -75.00 | 4.5 | 213.7 |
| H-ZBAF3 | 35 | 38.15 | -212.35 | 10 | 69.2 |
| H-K9L | 36 | 64.9 | -116.41 | 3.6 | 277.48 |
| H-ZBAF3 | 40 | 52.2 | -2148.00 | 12.1 | 81.3 |
| H-K9L | 40 | 45.71 | -62.37 | 3.5 | 309.27 |
| H-K9L | 41 | 78.52 | -622.30 | 4.1 | 173.57 |
| H-K9L | 41 | 65.77 | -111.94 | 3.7 | 300.61 |
| F2 | 42 | 28.5 | -71.30 | 8.8 | 71.8 |
| H-ZBAF20 | 42 | 32.137 | -59.02 | 14 | 82.8 |
| H-QK3L | 42 | 35.471 | -34.95 | 14.1 | 621 |
| H-ZF6 | 43.2 | 51.2 | -71.28 | 4 | 221.7 |
| H-QK3L | 44 | 37.026 | -239.30 | 8 | 88.7 |
| H-ZF6 | 45 | 48.91 | -87.90 | 5 | 136.7 |
| H-K9L | 48.5 | 72.44 | -150.31 | 4.5 | 265.57 |
| H-ZK11 | 49 | 32.81 | -104.23 | 11.4 | 70.6 |
| H-K9L | 50.5 | 81.75 | -145.88 | 4 | 352.64 |
| H-K9L | 58 | 107.15 | -477.00 | 7 | 265.1 |
| F4 | 59 | 1267.1 | -266.16 | 5 | 544 |
| H-K9L | 60 | 39.72 | -142.41 | 13.8 | 102 |
| H-K9L | 60.274 | 66.37 | -178.49 | 10.66 | 198 |
| H-K9L | 60.274 | 122.987 | -424.51 | 10.66 | 331 |
| H-ZF2 | 74 | 65.851 | -121.34 | 9 | 201 |
| H-ZBAF21 | 76 | 157.04 | -306.97 | 6 | 437 |
| H-K9L | 81 | 203.7 | -2773.00 | 9.96 | 424.84 |
| H-LAK7 | 104 | 181.59 | -320.37 | 12 | 567.4 |
| H-K9L | 106 | 110.1 | -257.80 | 11.3 | 362.4 |
