1. 테라헤르츠(THz) 기술 개요

테라헤르츠파는 마이크로파와 적외선 사이에 위치하며 주파수가 0.1~10 테라헤르츠(파장 30μm~3mm) 범위인 전자기파를 가리킵니다. 과거에는 기술적 한계로 인해 "테라헤르츠 갭"으로 불렸습니다. 주요 특징은 다음과 같습니다.

(1) 낮은 광자 에너지: 밀리전자볼트 수준에 불과하여 이온화 방사선의 위험이 없어 생물체 생검에 적합합니다.

(2) 강력한 침투성: 플라스틱, 세라믹, 직물과 같은 비극성 물질을 침투할 수 있지만 금속을 강하게 반사하고 물 분자에 강하게 흡수됩니다.

(3) 분자 지문 스펙트럼: 유기 거대 분자(DNA 및 폭발물 등)의 진동/회전 에너지 레벨은 THz 대역에 있으며 이를 통해 물질의 구성을 식별할 수 있습니다.

(4) 고해상도: 공간 해상도는 서브밀리미터 수준(예: 3.5cm에서 탱크 표면의 긁힘을 구분)에 도달하고 시간 해상도는 피코초 수준에 도달합니다.

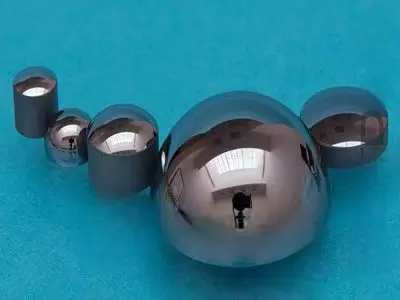

2. 고저항 영역 융합 실리콘(HRFZ Si) 초반구형 렌즈의 특성 및 기술 원리

재료 특성

-높은 저항률(>1 kΩ·cm): 구역 용융법으로 정제되었으며, 불순물 농도가 10¹² cm⁻³ 미만으로 테라헤르츠 대역에서 자유 전하 흡수가 크게 감소하여 투과율이 50% 이상(1 THz)인 반면, 일반 실리콘은 전하 흡수로 인해 투과율이 20% 미만입니다.

-넓은 대역 투과율: 0.1~1000μm(근적외선~밀리미터파) 영역을 포괄하며, 특히 0.35~2.5μm 대역에서 85% 이상의 투과율을 나타냅니다.

-높은 굴절률(n ≈ 3.45): 테라헤르츠파 집속 효율을 최적화하고 광학적 결합 기능을 향상시킵니다.

광학 구조 설계

-초반구형 곡률: 곡률 반경이 반구보다 커서 더 넓은 집광각과 더 짧은 초점 거리를 제공하고 구면수차를 줄입니다.

-파면 제어: 기존 렌즈는 2차 초점 조정을 위해 포물선형 거울을 장착해야 하지만, 초반구 구조는 발산하는 구형파를 작은 각도의 원뿔형파(발산각 34°)로 직접 수렴시켜 광 경로를 단순화합니다.

기술적 병목 현상 및 개선 사항

-반사 손실: 실리콘-공기 계면은 반사율이 높으므로 투과율을 90% 이상으로 높이려면 테라헤르츠 고투과율 필름(예: 폴리(p-자일렌))으로 코팅해야 합니다.

-일체형 교체: 새로운 유전체 메타표면 렌즈(고저항 실리콘 마이크로 기둥 배열로 구성)는 두께가 150μm에 불과하며 안테나 표면에 직접 통합되어 기존의 부피가 큰 렌즈를 대체합니다.

3. 응용 분야

(1) 테라헤르츠파 결합 및 전송

-안테나 통합: 광전도 안테나(PCA)의 결합 요소로서, 발산하는 구형파를 거의 평면파로 집속하여 신호 전송 효율을 향상시킵니다.

- 광섬유 통신: 테라헤르츠(THz) 광섬유 단면 렌즈에 사용되어 인터페이스 반사 손실을 줄이고 6G 위성 통신(이론 속도 10GB/s)을 지원합니다.

(2) 고해상도 영상

-보안 검사 및 품질 검사: 플라스틱과 종이를 투과하여 포장재 내부의 폭발물 및 마약을 탐지합니다(테라헤르츠 지문 라이브러리와 결합).

-생의학 분야: 충치 조기 발견(엑스레이 대비 정확도 80% 향상), 피부암 조직 식별.

- 군사 탐지: 먼지/연기 환경에서 위장된 목표물을 식별하고, 벽 투과 레이더를 통해 인적 활동을 탐지합니다.

(3) 천문학 및 과학 연구

- 지상 관측의 공백을 메우기 위해 우주에 존재하는 탄소 및 물 분자와 같은 테라헤르츠(THz) 복사선을 탐지합니다.

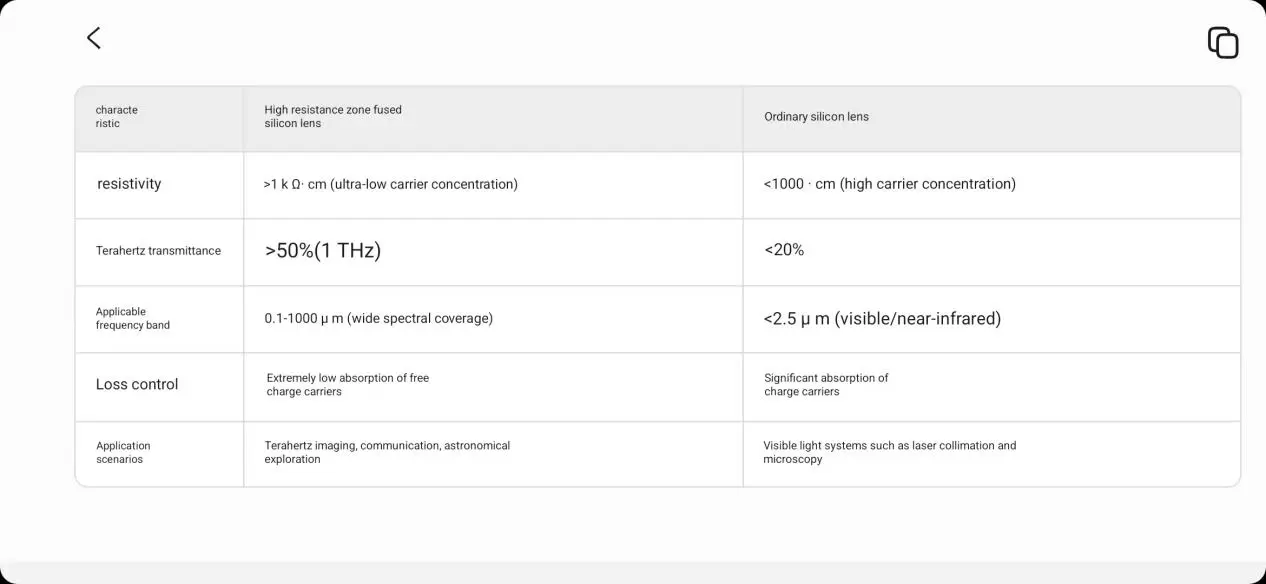

4. 일반 실리콘 초반구형 렌즈와의 차이점

핵심적인 차이점:

고저항 실리콘은 불순물을 줄이기 위해 구역 용융법으로 정제되는 반면, 일반 실리콘(예: CZ 성장 방식)은 산소 및 탄소 불순물을 함유하여 손실을 악화시킵니다. 고저항 실리콘은 높은 저항률로 인해 테라헤르츠파 흡수가 직접적으로 억제되는 반면, 일반 실리콘은 높은 전하 운반체 농도로 인해 투과율이 급격히 감소합니다.

 요약하다

테라헤르츠 기술은 보안 침투 및 분자 지문 인식 능력 덕분에 영상, 통신 및 군사 분야에서 엄청난 잠재력을 가지고 있습니다. 핵심 광학 부품인 고저항 용융 실리콘 초반구형 렌즈는 저손실 소재와 초반구형 구조를 통해 테라헤르츠파의 효율적인 결합 문제를 해결합니다. 향후 동향은 다음과 같습니다.

-통합: 메타표면 렌즈는 기존의 벌크 광학 부품을 대체하여 칩 수준의 테라헤르츠 시스템을 구현합니다.

-지능: 인공지능을 활용하여 이미지 알고리즘을 최적화합니다(예: 삼흥퇴 문화유적의 3D 재구성).

-다기능: 가변형 렌즈는 생체 내 생물학적 검출 및 6G 동적 빔 제어와 같은 시나리오에서 테라헤르츠(THz) 기술의 적용 범위를 확장합니다.
