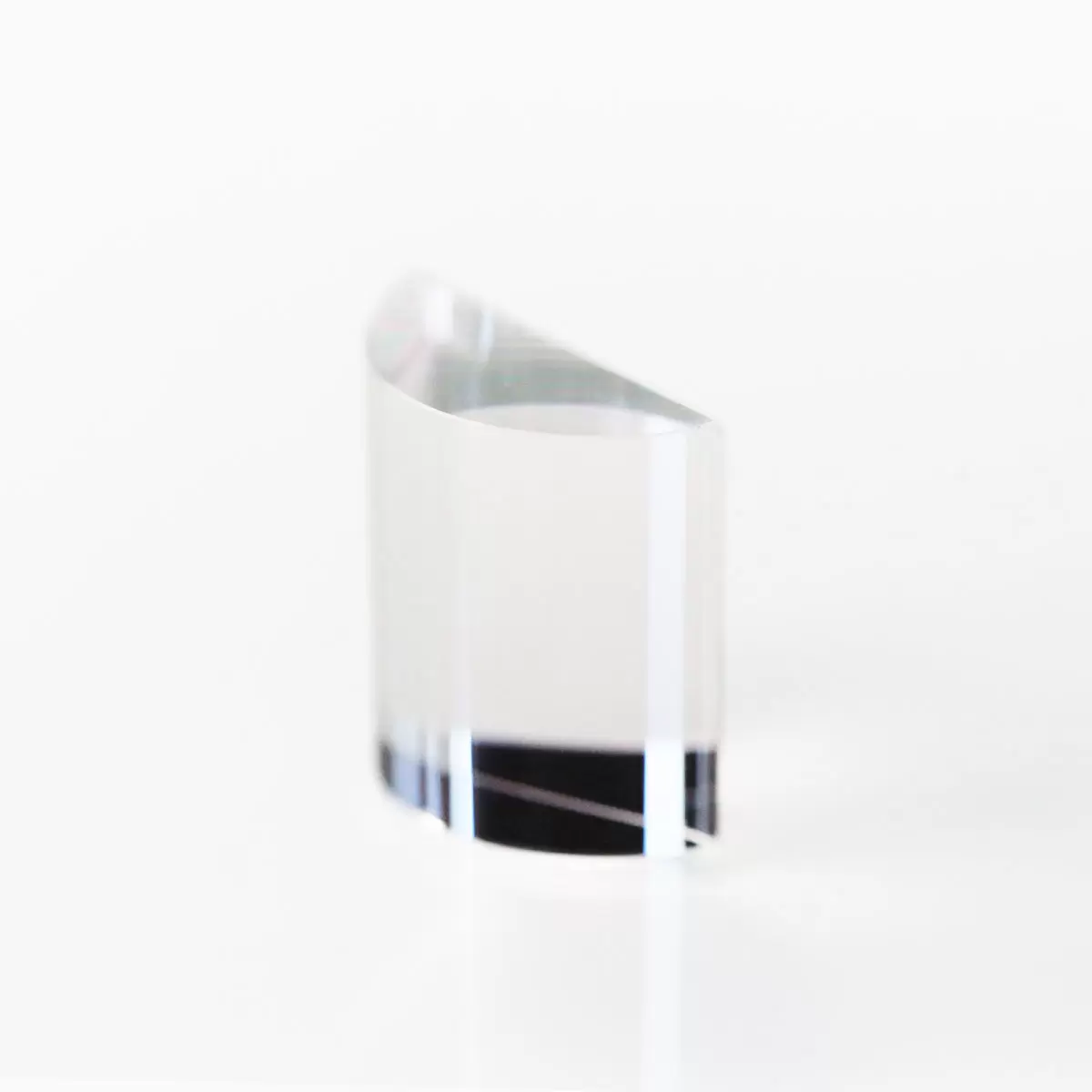

원통형 거울은 특수한 광학 부품으로, 작동 원리와 적용 분야가 기존의 구면 거울과는 상당히 다릅니다. 다음은 원통형 거울의 핵심 원리와 주요 응용 분야에 대한 자세한 설명입니다.

Ⅰ. 원통형 거울의 작동 원리

원통형 거울의 핵심 특징은 표면 모양입니다. 한 방향은 곡률을 가진 원통형 표면이고, 다른 수직 방향은 곡률이 없는 평면입니다. 이러한 비대칭 구조로 인해 두 직교 방향으로 진행하는 빛의 움직임이 완전히 달라집니다.

1. 곡률 방향 (자오선 방향)

-볼록 원통 거울: 평행광이 입사하면 빛이 한 점이 아닌 한 초점에 모이게 되는데, 이는 마치 빛을 한 선으로 압축하는 것과 같습니다.

-오목 원통 거울: 점 광원에서 방출된 빛이 평행한 빛줄기로 발산됩니다.

원리: 굴절 법칙(스넬의 법칙)에 따라 곡률 방향으로 진행하는 빛은 굴절되며, 초점 거리는 곡률 반경과 물질의 굴절률에 의해 결정됩니다.

2. 평면 방향 (시상면 방향)

빛이 평면을 통과할 때, 빛은 굴절되지 않으며(평평한 유리를 통과하는 것과 같음), 빛의 수렴 또는 발산 상태도 변하지 않습니다.

3. 영상 특성

-점 광원 → 직선으로 이미징(선 초점);

- 원형 반점 → 타원형 또는 선형 반점으로 변형 가능;

-심각한 난시 도입: 자오면과 시상면 사이의 초점 분리.

Ⅱ. 핵심 응용 분야

원통형 거울의 단방향 광학 조작 능력은 다음과 같은 분야에서 없어서는 안 될 필수적인 요소입니다.

1. 레이저 가공 및 제조

- 레이저 절단/마킹: 원형 레이저 빔을 가느다란 선 모양의 점으로 압축하여 에너지 밀도를 높이는 기술로, 유리, 실리콘 웨이퍼, 금속 등의 정밀 가공에 사용됩니다.

-표면 처리: 레이저 담금질, 클래딩 및 어닐링을 위해 균일한 선형 광점을 생성합니다.

-빔 형상화: 여러 개의 원통형 거울을 결합하여 가우시안 빔을 평평한 선형 광점으로 변환함으로써 처리 균일성을 향상시킵니다.

2. 광학 영상 및 검출

-라인 스캐닝 이미징 시스템:

원통형 거울은 광원을 선형 조명으로 집속하며, 이는 선형 배열 카메라와 함께 사용하여 고속으로 물체를 스캔하는 데 사용됩니다(예: 조립 라인의 제품 검사 및 지폐 위조 방지).

-적용 분야: LCD 패널 결함 감지, 인쇄 품질 모니터링, 문서 스캐너.

-3D 센싱: 구조화된 광 투영에서 선형 레이저 패턴 생성.

3. 디스플레이 및 조명 기술

-레이저 프로젝터: 레이저 다이오드에서 방출되는 타원형 광점을 직사각형의 균일한 빛으로 변환합니다.

-레이저 디스플레이: 마이크로 렌즈 어레이와 결합하여 광장 분포를 최적화합니다.

-바코드 스캔: 회전하는 원통형 거울이 바코드 영역을 덮는 스캔 라인을 생성합니다(기존 레이저 스캐너 방식).

4. 생의학 및 과학 기기

-유세포분석기: 레이저를 얇은 판상 광(~10μm 두께)으로 집중시켜 흐르는 세포에 조사하여 형광을 발생시킵니다.

-공초점 현미경: 이미지 촬영 속도를 향상시키기 위해 라인 초점 스캐닝 샘플을 생성합니다.

-광학 간섭 단층 촬영(OCT): 라인 조명 모드는 움직임으로 인한 아티팩트를 줄여줍니다.

5. 분광학 및 광학 시스템

-분광기: 평행 슬릿 광원 또는 검출기로 초점을 맞춘 분산광(예: 오목 격자 분광기).

- 난시 교정: 구면 렌즈로 인해 발생하는 난시를 보정합니다(역원통형 거울이 왜곡을 상쇄합니다).

Ⅲ. 주요 설계 요소 - 매개변수 및 설명

-방향 정렬: 곡률 방향은 적용 요구 사항과 정확히 일치해야 합니다(예: 재료 표면에 수직이어야 하는 레이저 절단).

-조합 사용: 직교하는 두 개의 원통형 거울을 사용하여 X/Y 방향의 광 경로를 독립적으로 제어할 수 있습니다(예: 레이저 빔 확장+집중).

-재료 선택: 자외선 적용에는 용융 실리카, 적외선 적용에는 실리콘/게르마늄, 가시광선 적용에는 BK7 유리를 사용합니다.

-코팅 요구 사항: 반사 방지 필름(반사 손실 감소), 고반사 필름(반사 원통형 거울) 또는 금속 필름(고출력 레이저 내성).

-수차 관리: 비점수차를 줄이기 위해서는 곡률을 최적화하거나 비구면 원통형 거울을 사용해야 하며, 고정밀 시스템에는 구면 거울 보정의 조합이 필요합니다.

요약하다

원통형 거울은 단방향 광학 조작 기능을 갖추고 있어 빛 에너지를 선형 분포로 압축해야 하는 상황에서 필수적입니다. 산업용 레이저 가공부터 생의학 영상, 그리고 소비자 전자제품(스캐너, 프로젝터)에 이르기까지, 원통형 거울의 핵심 가치는 다음과 같습니다.

1. 효율적인 빔 형상화(원 → 직선/타원);

2. 1차원 고해상도 조작(라인 스캐닝/라인 조명);

3. 시스템 통합 유연성 (복잡한 광 경로를 구현하기 위한 직교 조합).

곡률 방향, 초점 거리 및 코팅 방식을 올바르게 선택하는 것이 성능을 극대화하는 핵심입니다.
