현대 광학 공학에서는 빛이 매우 작은 광학 구조를 통해 결합, 형성 및 전파되는 마이크로 규모 인터페이스에서 시스템 성능이 점점 더 정의되고 있습니다. 가전제품, 의료 영상, AR/VR 디스플레이 및 산업용 감지 시스템에서 장치 아키텍처가 계속 축소됨에 따라 맞춤형 광학 및 맞춤형 마이크로 렌즈 제조업체 역량의 역할은 부품 공급에서 전체 광학 시스템 공동 설계 책임으로 전환되었습니다.

기존의 벌크 광학과 달리 마이크로 스케일 렌즈 시스템은 곡률이나 정렬의 미크론 미만 편차도 결합 효율성, 이미징 해상도 및 시스템 수준 광학 안정성에 큰 영향을 미칠 수 있는 엄격한 기하학적, 재료 및 파면 제약 조건에서 작동합니다. 이는 마이크로 렌즈 엔지니어링을 단순한 제조 분야가 아니라 파면 형성, 수차 억제 및 에너지 분포 제어와 관련된 엄격하게 제어되는 광학 물리학 최적화 프로세스로 만듭니다.

ECOPTIK은 마이크로 렌즈, 구면 렌즈, 돔, 프리즘, 원통형 거울, 필터, 광학창 등 정밀 광학 부품을 전문으로 하며 15년 이상 광학 부품 제조 기술을 연구해 왔습니다. ECOPTIK은 Schott, CDGM, Corning 유리 소재는 물론 사파이어, CaF², MgF², 용융 실리카, 실리콘, ZnSe 및 ZnS 기판이 지원하는 엔드투엔드 광학 엔지니어링 기능을 제공합니다. 이 회사는 광학 성능 검증 및 시스템 수준 특성화를 위해 ZYGO 레이저 간섭계, ZEISS CMM Spectrum 시스템, Agilent Cary 7000 UMS를 포함한 고정밀 계측 시스템을 운영하고 있습니다.

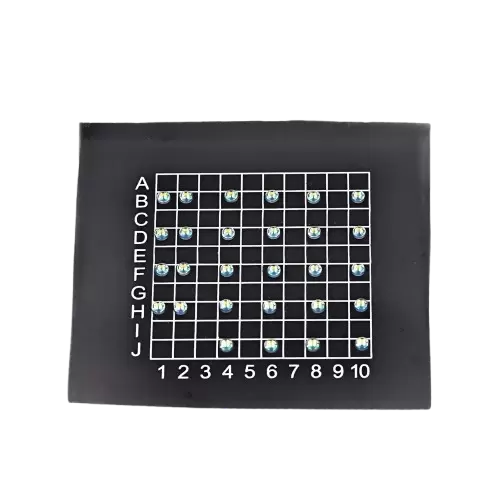

ECOPTIK의 맞춤형 마이크로 렌즈 제조 능력은 매우 엄격한 치수 공차와 파면 정확도 제어를 통해 0.5mm에서 10mm까지의 직경 범위를 지원하므로 공간 제약과 광학 성능을 동시에 최적화해야 하는 고밀도 광학 시스템에 통합할 수 있습니다.

현대 광학 시스템에서 맞춤형 광학의 엔지니어링 역할

소형 광학 시스템에 대한 수요가 증가함에 따라 광학 엔지니어가 시스템 설계에 접근하는 방식이 근본적으로 바뀌었습니다. 수차를 수정하고 빛 전파를 형성하기 위해 여러 개별 광학 요소에 의존하는 대신, 현대 시스템은 광학 기능을 마이크로 규모 구조에 직접 통합하는 맞춤형 광학 장치에 점점 더 의존하고 있습니다.

이 규모에서 광학 성능은 렌즈 형상뿐만 아니라 다음 요소에 의해서도 결정됩니다.

• 마이크로 렌즈 표면 전체의 국소 곡률 분포는 입사 파면이 단단히 제한된 광학 경로 내에서 굴절 및 재분배되는 방식을 정의하여 고밀도 광학 어레이의 초점 형성 및 이미징 균일성에 직접적인 영향을 미칩니다.

• 파면 왜곡 축적을 제어하고 광섬유, 이미징 센서 및 AR 도파관 인터페이스에 사용되는 광학 결합 시스템의 위상 일관성을 보장하는 하위 파장 표면 정확도.

• 광대역 또는 다중 스펙트럼 조명 조건에서 광학 시스템이 얼마나 일관되게 작동하는지를 결정하는 UV, 가시광선 및 적외선 파장에 걸친 재료 굴절 안정성.

• 다중 채널 이미징 및 감지 아키텍처의 시스템 수준 광학 효율성에 직접적인 영향을 미치는 렌즈 어레이 내의 마이크로 스케일 정렬 정밀도.

이러한 매개변수는 기존의 매크로 광학 설계 고려 사항보다 훨씬 더 현대 광학 시스템의 성능 경계를 정의합니다.

미세구조 광학장 재구성 설계 시스템

현대 맞춤형 마이크로 렌즈 제조업체 엔지니어링에서 가장 중요한 발전 중 하나는 마이크로 규모에서 빛 전파 경로에 대한 결정론적 제어를 가능하게 하는 마이크로 구조 광학 필드 재구성 시스템의 개발입니다.

ECOPTIK의 접근 방식은 마이크로 스케일 곡률 엔지니어링과 파면 위상 최적화를 통합하여 복잡한 광학 시스템 내에서 빛이 분산되고, 집중되고, 결합되는 방식을 정밀하게 제어합니다.

미세 곡률 위상 제어

각 마이크로 렌즈는 조리개 전체에 걸쳐 국지적인 굴절 동작을 정의하는 정밀하게 계산된 곡률 구배로 설계되었습니다. 이를 통해 들어오는 파면의 위상 지연 조정을 제어할 수 있어 단순한 기하학적 초점이 아닌 시스템 수준 광학 요구 사항에 따라 빛이 수렴되거나 재분배됩니다.

광학장 재분배 최적화

각 마이크로 렌즈를 격리된 초점 요소로 처리하는 대신 시스템은 렌즈 어레이 전체의 에너지 분포가 최적화되어 누화를 최소화하고 산란 손실을 줄이며 고밀도 광학 모듈의 결합 균일성을 향상시키는 집단 광학장 구조의 일부로 작동하도록 설계되었습니다.

마이크로 규모의 수차 억제

카메라 센서 어레이 또는 AR 도파관 인터페이스와 같이 조밀하게 구성된 광학 시스템에서는 인접한 광학 채널 간의 수차 축적으로 인해 시스템 성능이 크게 저하될 수 있습니다. 미세 구조 최적화는 다운스트림을 보상하는 대신 소스 수준에서 구면 수차, 코마 및 필드 곡률 효과를 줄입니다.

이 엔지니어링 시스템은 극도의 소형화 제약 조건 하에서 안정적인 광학 성능이 필요한 응용 분야에서 특히 중요합니다.

맞춤형 마이크로 렌즈 시스템을 위한 정밀 제조 역량

맞춤형 마이크로 렌즈 제조업체 솔루션을 위한 ECOPTIK의 제조 플랫폼은 배치 생산 전반에 걸쳐 서브미크론 구조 정확도를 유지할 수 있는 고정밀 마이크로 가공 및 결정론적 연마 기술을 기반으로 구축되었습니다.

주요 제조 매개변수는 다음과 같습니다.

• 공차 ±0.001mm로 0.5mm ~ 10mm 범위의 직경 제어를 통해 공간 위치 지정이 대규모 생산 배치 전체에서 광학 정렬 및 시스템 성능 안정성에 직접적인 영향을 미치는 고밀도 광학 어셈블리에 통합할 수 있습니다.

• ±1% 공차로 -50mm에서 200mm까지 초점 거리를 제어하여 이미징, 감지 및 광학 커플링 시스템에 사용되는 여러 생산 배치에서 일관된 광학 수렴 동작을 보장합니다.

• 3분 미만의 중심 정확도로 광축 오정렬을 최소화하고 카메라 모듈 및 광섬유 커플링 어레이와 같은 다중 요소 광학 시스템에서 일관된 파면 전파를 보장합니다.

• 633nm에서 λ/10보다 우수한 표면 정확도로 고성능 파면 보존이 가능하고 정밀 이미징 및 레이저 커플링 응용 분야에서 위상 왜곡을 줄일 수 있습니다.

• 60/40 ~ 20/10 스크래치 발굴 표준 범위의 표면 품질로 고감도 광학 시스템에서 낮은 산란 손실과 향상된 광 전송 효율을 보장합니다.

• 렌즈 직경의 85%를 초과하는 선명한 조리개로 효과적인 광학 활용 영역을 최대화하는 동시에 가장자리 관련 회절 효과를 최소화합니다.

이러한 매개변수는 일관성이 개별 구성 요소의 정밀도만큼 중요한 대량 맞춤형 광학 시스템에서 반복 가능한 성능을 보장하는 데 필수적입니다.

고밀도 광학 시스템에서 맞춤형 마이크로 렌즈 사용

이미징 및 감지 응용 분야를 위한 맞춤형 광학 설계 및 제조 범위는 소형화와 광학 효율성이 동시에 요구되는 여러 첨단 산업 전반에 걸쳐 지속적으로 확장되고 있습니다.

가전제품 카메라 모듈

스마트폰 및 소형 이미징 시스템에서 마이크로 렌즈는 집광 효율을 향상시키고 초소형 광학 스택에서 수차 효과를 줄이는 데 사용됩니다.

• 마이크로 렌즈 어레이는 센서 인터페이스에서 광자 수집 효율성을 향상시켜 시스템 두께를 늘리지 않고도 저조도 이미징 성능을 향상시킵니다.

• 정밀한 곡률 제어는 장치 소형화로 인해 광학 경로 길이 변화가 본질적으로 제한되는 광각 이미징 시스템 전반에 걸쳐 가장자리 왜곡을 줄이고 균일성을 향상시킵니다.

• 대규모 생산 전반에 걸쳐 일관된 초점 정렬을 통해 대량 제조 환경에서 수백만 대의 장치에 걸쳐 균일한 이미징 성능을 보장합니다.

AR/VR 광학 시스템

증강 및 가상 현실 시스템에서 마이크로 렌즈는 도파관 결합 및 이미지 프로젝션 시스템의 중요한 구성 요소입니다.

• 맞춤형 마이크로 렌즈는 입사각 분포와 위상 정렬을 제어하여 도파관 구조에 정밀한 광 주입을 가능하게 하여 전반적인 광 결합 효율을 향상시킵니다.

• 마이크로 스케일 파면 형성은 빛 누출을 줄이고 시각적 일관성이 몰입형 경험 안정성에 필수적인 근안 디스플레이 시스템의 균일성을 향상시킵니다.

• 어레이 기반 마이크로 렌즈 아키텍처는 고해상도 AR 디스플레이 시스템에 필요한 다중 채널 배광을 지원합니다.

의료용 광학 이미징 장치

최소 침습 의료 영상 시스템에서 마이크로 렌즈는 내시경 및 진단 장비에 사용되는 소형 광학 어셈블리를 가능하게 합니다.

• 고정밀 광학 커플링은 내부 생물학적 환경에서 사용되는 좁고 유연한 광학 경로를 통해 일관된 이미지 전송을 보장합니다.

• 수차 축적이 감소하면 다양한 조직 밀도와 조명 조건에서 안정적인 이미지 형성을 유지하여 진단 정확도가 향상됩니다.

• 소형화된 광학 어셈블리를 사용하면 공간 제약이 중요한 휴대용 또는 카테터 기반 진단 장치에 통합할 수 있습니다.

산업용 광학 감지 시스템

산업용 감지 및 머신 비전 응용 분야에서 마이크로 렌즈는 구조적 광 투영, 섬유 결합 및 정밀 감지 시스템에 사용됩니다.

• 마이크로 렌즈 어레이는 표면 검사 및 치수 측정에 사용되는 구조 조명 시스템의 광 균일성을 향상시킵니다.

• 안정적인 광학 결합은 열악한 산업 환경에서 사용되는 광섬유 기반 감지 시스템의 신호 대 잡음비를 향상시킵니다.

• 초점 특성의 높은 반복성은 대규모 자동화 생산 라인에서 일관된 측정 정확도를 보장합니다.

광 커플링 효율성 및 시스템 수준 성능 최적화

마이크로 광학 시스템에서 가장 중요한 성능 지표 중 하나는 광학 결합 효율입니다. 이는 시스템 구성 요소 간에 얼마나 많은 광학 에너지가 성공적으로 전송되는지 직접적으로 결정합니다.

결합 효율이 낮으면 특히 광섬유 통신, 이미징 센서 및 AR 도파관 시스템에서 에너지 손실, 신호 저하 및 시스템 감도 감소가 발생합니다.

ECOPTIK의 마이크로 렌즈 설계 접근 방식은 다음을 통해 결합 효율성을 향상시킵니다.

• 입사 파면을 수신 광학 조리개와 정렬하여 반사 손실을 최소화하고 광학 인터페이스 전반의 전송 효율성을 향상시키는 최적화된 미세 곡률 분포입니다.

• 고밀도 광학 어셈블리에서 광원 방출 프로파일과 수신 광학 형상 간의 불일치를 줄이는 위상 일치 광학 설계 전략입니다.

• 표면 아래 손상을 제거하고 광학 확산 효과를 최소화하는 매우 매끄러운 표면 마감 공정을 통해 산란 손실을 줄입니다.

이러한 개선은 고급 광학 응용 분야에서 더 높은 시스템 효율성과 향상된 신호 무결성으로 직접적으로 이어집니다.

시스템 수준 엔지니어링 분야로서의 맞춤형 광학

현대 광학 공학은 맞춤형 광학이 단순한 구성 요소 제조 프로세스가 아니라 광학 물리학 시뮬레이션, 미세 구조 엔지니어링 및 정밀 제조 통합을 포함하는 시스템 수준 공동 설계 분야라는 점을 점차 인식하고 있습니다.

ECOPTIK의 엔지니어링 접근 방식은 다음을 통합합니다.

• 파면 형상화 및 수차 제어를 위한 광학 시뮬레이션 기반 설계 최적화

• 결정론적 형상 재현을 위한 마이크로 규모 제작 제어

• 간섭계 및 좌표 측정 시스템을 사용한 고정밀 계측 피드백

• 광대역 광학 안정성을 위한 재료 수준 최적화

이 통합 작업 흐름은 광학 구성 요소가 고립된 요소가 아니라 시스템 수준의 광학 성능에 완전히 최적화된 기여자가 되도록 보장합니다.

결론

맞춤형 마이크로 렌즈 제조업체 기술의 발전은 시스템 성능이 거시적 규모의 렌즈 조립 설계보다는 미시적 규모의 광학 제어에 의해 점점 더 결정되는 광학 공학의 광범위한 변화를 반영합니다.

초정밀 제조, 미세 구조 광학장 재구성 시스템 및 높은 수준의 광학 설계 통합을 결합함으로써 최신 맞춤형 광학 솔루션은 가전제품, AR/VR 시스템, 의료 영상 및 산업 감지 응용 분야 전반에 걸쳐 이미징 해상도, 광학 결합 효율성 및 시스템 소형화를 크게 향상시킬 수 있습니다.

ECOPTIK의 맞춤형 마이크로 렌즈 제조 플랫폼은 복잡하고 까다로운 광학 시스템 전반에 걸쳐 결정적인 성능 제어 기능을 갖춘 고정밀, 응용 분야별 광학 부품을 제공할 수 있는 완전히 통합된 광학 엔지니어링 생태계를 제공합니다.
