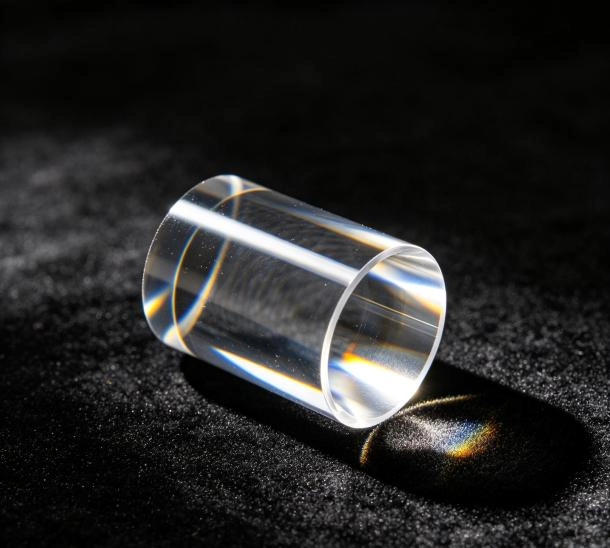

원통형 렌즈는 레이저 빔 성형, 비대칭 이미징, 광시트 현미경, 레이저 레이더 시스템 등 다양한 핵심 응용 분야에서 현대 광학 시스템의 필수 구성 요소로 자리 잡고 있습니다. 회전 대칭성을 가지며 모든 방향으로 빛을 균일하게 집속하는 구면 렌즈와 달리, 원통형 렌즈는 한 축에만 곡률을 가지므로 빛을 정확한 직선으로 수렴 또는 발산시키면서 직교 축으로는 평평한 상태를 유지합니다. 이러한 독특한 비대칭 구조는 1차원 광 제어가 필요한 응용 분야에서 탁월한 가치를 제공하지만, 제조 및 측정에 상당한 어려움을 야기하기도 합니다. 특히, 구면 광학 부품 검사의 오랜 표준으로 여겨지는 표준 구면 간섭계는 원통형 렌즈에 적용할 경우 정확도가 떨어져 부정확한 측정, 품질 관리 저하, 생산 비효율성 등의 문제를 초래하는 경우가 많습니다. 선도적인 정밀 광학 부품 제조업체인 ECOPTIK은 오랫동안 원통형 렌즈의 연구 개발, 제조 및 테스트에 매진해 왔으며, 표준 구면 간섭계의 한계를 명확히 입증하는 동시에 업계에 효과적인 솔루션을 제공해 왔습니다.

핵심 문제는 구면 간섭계의 회전 대칭성과 원통형 렌즈의 비대칭성 사이의 근본적인 불일치에 있습니다. 구면 간섭계는 구면 렌즈의 360° 곡률과 완벽하게 일치하는 구면 기준 파면을 투사하여 전체 개구부에 걸쳐 고정밀 파면 분석을 가능하게 합니다. 동일한 기술을 원통형 렌즈에 적용하면 구면 기준 파면은 전체 개구부를 비추는 대신 원통 표면의 좁은 선형 프로파일과만 교차합니다. 이러한 부분적인 샘플링으로는 원통의 전체 길이와 너비에 걸쳐 나타나는 중요한 표면 편차, 예를 들어 중간 공간 주파수 파형, 가장자리 롤오프 또는 축 방향 비틀림 등을 포착할 수 없습니다. 이러한 결함은 빛을 선명하고 균일한 선으로 집속하는 렌즈의 능력에 직접적인 영향을 미칩니다. 반도체 검사, 고급 레이저 가공 및 생체 의료 영상 분야에 사용되는 고급 맞춤형 원통형 렌즈를 전문으로 하는 ECOPTIK에게 이러한 한계는 제품 정밀도 향상을 가로막는 제약 요소였습니다. 생산 초기 단계에서 회사는 표준 구면 간섭계를 사용하여 원통형 렌즈를 테스트할 경우 축 굴절력 및 표면 형상과 같은 주요 지표에서 편차가 발생하여 불필요한 불량품 발생 및 재작업 비용이 초래되는 경우가 많다는 것을 발견했습니다.

기하학적 불일치 외에도, 표준 구면 간섭계는 본질적인 수차와 간섭 무늬 왜곡을 유발하여 실제 표면 결함을 가립니다. 원통과 같은 비구면 표면을 테스트할 때, 이 기술은 원통형 구면 수차(CSA)를 발생시켜 간섭 무늬를 불규칙하고 불균일한 패턴으로 왜곡합니다. 이러한 왜곡된 무늬로 인해 실제 제조 결함과 테스트로 인한 왜곡을 구분하기가 거의 불가능해지며, 이는 불량품을 거부(불량률 증가)하거나 결함이 있는 부품을 승인(최종 시스템 성능 저하)하는 잘못된 판단으로 이어집니다. 또한, 간섭계 빔이 원통 표면에 비스듬히 입사하면 무늬 패턴과 실제 파면 결함 간의 변환인 스케일 팩터가 변경되어 정량적 오차가 발생하며, 이는 렌즈의 f-넘버가 감소할수록(즉, 더 빠르고 소형화된 광학 시스템에서) 더욱 심화됩니다. 광학 설계, 정밀 냉간 가공, 코팅, 테스트 및 조립을 아우르는 완벽한 산업 체인을 갖춘 ECOPTIK은 레이저 레이더 시스템용 원통형 렌즈 생산 과정에서 이 문제를 깊이 인식했습니다. 회사 기술팀은 표준 구면 간섭계로 생성된 CSA(Critical Surface Area)가 표면 파형을 잘못 판단하는 경우가 많아 자율주행 차량용 레이저 레이더 부품의 엄격한 정밀도 요구 사항을 충족하기 어렵다는 것을 발견했습니다.

정렬의 복잡성은 원통형 렌즈 테스트에 사용되는 표준 구면 간섭계의 한계를 더욱 악화시킵니다. 회전 대칭성으로 인해 최소한의 정렬만 필요한 구면 렌즈와 달리, 원통형 렌즈는 곡축과 간섭계의 검출기 어레이를 정밀하게 정렬해야 하는데, 이를 "클러킹"이라고 합니다. 몇 아크분 정도의 정렬 오차만으로도 간섭 무늬가 기울어져 1축 굴절력, 웨지, 중심 맞춤과 같은 주요 사양 측정값이 왜곡될 수 있습니다. 구면 간섭계에는 이러한 정렬을 최적화하는 자동화 도구가 없어 수동으로 조정해야 하므로 인적 오류가 발생하고 측정 반복성이 저하됩니다. 대량 생산의 경우, 각 렌즈마다 시간 소모적이고 작업자에 의존적인 정렬 작업이 필요하기 때문에 이러한 비효율성은 생산량과 품질 일관성에 직접적인 영향을 미칩니다.

이러한 문제들을 더욱 악화시키는 것은 표준 구면 간섭계가 원통형 렌즈의 고유한 특성을 측정하는 데 적합하지 않다는 점입니다. 구면 렌즈는 구면 굴절력과 전체 파면 오차를 기준으로 평가되는 반면, 원통형 렌즈는 이방성 매개변수, 즉 단축 굴절력(활성 방향의 곡률), 표면 형상(평면 방향에서 이상적인 원통형과의 편차), 축 비틀림(렌즈 가장자리에 대한 원통축의 회전)을 정밀하게 측정해야 합니다. 이러한 매개변수는 레이저 빔 원형화, 광시트 생성, 고에너지 레이저 시스템과 같은 응용 분야에서 성능을 보장하는 데 매우 중요하지만, 구면 간섭계로는 이를 정확하게 정량화할 수 없습니다. 이러한 한계로 인해 제조업체는 렌즈가 목표 응용 분야에서 의도한 대로 작동하는지 검증할 수 없게 되어 현장 실패 및 비용이 많이 드는 재작업 위험이 증가합니다.

이러한 한계를 극복하기 위해 ECOPTIK은 맞춤형 솔루션을 지속적으로 개발하고 있습니다. ECOPTIK은 표준 구면 간섭계의 국부 샘플링 문제를 해결할 뿐만 아니라 원통형 렌즈의 이방성 파라미터를 정밀하게 측정할 수 있는 첨단 측정 시스템을 도입하여 반도체 검사 및 고에너지 레이저 시스템과 같은 분야에서 요구되는 고정밀도를 충족하는 제품을 생산하고 있습니다. 또한, 정밀 가공 기술 분야의 풍부한 전문성을 바탕으로 생산, 측정, 최적화를 아우르는 원통형 렌즈 제조를 위한 폐쇄 루프 시스템을 구축했습니다. ECOPTIK은 CNC 가공 센터, 정밀 연마기, 간섭계 등 국제적으로 인정받는 첨단 설비를 갖추고 ISO9001 품질경영시스템을 엄격히 준수하고 있습니다. 특수 측정 솔루션과 정밀 제조 역량을 결합함으로써 원통형 렌즈의 불량률을 낮추고 표면 정확도, 낮은 표면 조도, 높은 손상 허용치 등 주요 지표에서 업계 최고 수준의 성능을 달성하는 동시에 생산 효율성도 향상시켰습니다.

결론적으로, 표준 구면 간섭계는 기하학적 불일치, 고유 수차, 정렬 문제, 제한된 규격 범위 등으로 인해 원통형 렌즈의 측정 및 제조에 적합하지 않습니다. 국내 정밀 광학 산업의 선두주자인 ECOPTIK은 표준 구면 간섭계에 대한 의존을 버리고 원통형 렌즈의 특성에 맞춘 특수 측정 솔루션을 도입해야만 제조업체가 기술적 병목 현상을 극복할 수 있음을 입증해 왔습니다. 자율주행 차량용 레이저 레이더부터 AR/VR 광학 장치, 고에너지 레이저 시스템에 이르기까지 신흥 기술 분야에서 고성능 원통형 렌즈에 대한 수요가 증가함에 따라 특수 측정 장비에 투자하는 것은 선택이 아닌 필수 사항입니다. ECOPTIK은 종합적인 산업 체인 강점과 풍부한 맞춤 제작 경험을 바탕으로 원통형 렌즈 제조 및 측정 분야의 연구를 심화하여 전 세계 고객에게 더욱 정밀하고 신뢰할 수 있는 원통형 렌즈 제품과 원스톱 광학 솔루션을 제공하고, 글로벌 파트너와 협력하여 광학 산업 발전을 촉진할 것입니다.
