기존의 단일 렌즈는 많은 광학 시스템에 여전히 효과적이지만 광학 모듈이 작은 영역 내에서 다중 초점, 이미징 또는 빔 제어 기능을 필요로 하는 경우 물리적 크기와 제한된 통합이 제약이 됩니다. 마이크로 렌즈 어레이는 상대적으로 큰 하나의 광학 요소를 수많은 마이크로미터 규모의 렌즈 장치가 포함된 정밀하게 배열된 표면으로 대체하여 이러한 제한을 해결합니다.

그러나 광학 부품 구매자에게 마이크로 렌즈 배열 시트를 선택하는 것은 단순히 가장 작은 렌즈를 선택하거나 단가를 비교하는 문제가 아닙니다. 렌즈 조리개, 엠보싱 깊이, 피치, 배열 밀도, 기판 재료, 굴절률, 표면 정확도 및 제조 일관성은 모두 광학 결과와 최종 견적에 영향을 미칩니다. 올바른 사양은 어레이가 광학 시스템의 나머지 부분과 어떻게 상호 작용하는지에 따라 달라집니다.

마이크로 렌즈 배열 구조가 광학 성능을 결정하는 방법

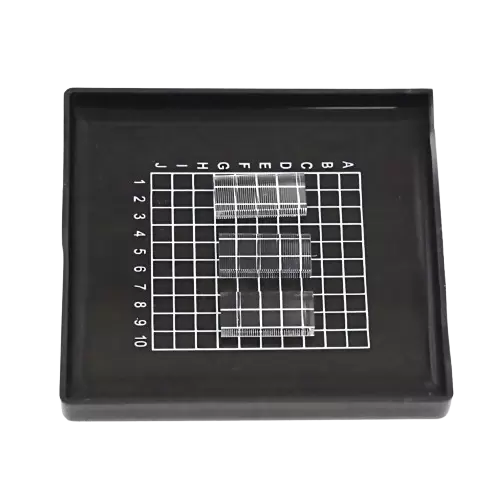

마이크로 렌즈 어레이는 각각 마이크로미터 규모의 조리개와 양각 깊이를 지닌 여러 렌즈 장치로 구성됩니다. 각 개별 렌즈릿은 작지만 수천 개 이상의 광학 장치가 동일한 시트에서 작동할 수 있습니다. 이는 기존의 개별 렌즈로는 달성하기 어려운 높은 수준의 광학 통합을 구성 요소에 제공합니다.

각 렌즈릿의 기본 형상에 따라 들어오는 빛의 방향이 바뀌는 방식이 결정됩니다. 조리개 또는 렌즈 직경은 각 장치의 유효 광학 영역에 영향을 미치며, 엠보싱 깊이와 표면 프로필은 렌즈 곡률과 그에 따른 초점 동작에 영향을 줍니다. 렌즈 피치는 인접한 렌즈릿 사이의 거리를 결정하고 어레이 밀도에 직접적인 영향을 미칩니다.

이러한 매개변수는 독립적으로 고려할 수 없습니다. 예를 들어, 렌즈 피치를 ​​줄이면 고정 영역 내의 광학 장치 수가 늘어나 일부 시스템에서 공간 샘플링이나 빛 재분배가 향상될 수 있습니다. 동시에 구조가 작아지고 치수 공차가 엄격해지면 일반적으로 제작 및 검사가 어려워집니다.

채우기 비율은 또 다른 중요한 매개변수입니다. 채우기 비율이 높다는 것은 사용 가능한 표면의 더 큰 부분이 의도한 광학 기능에 기여한다는 것을 의미합니다. 조명 및 디스플레이 응용 분야에서 이는 빛이 얼마나 균일하게 분포되는지에 영향을 줄 수 있습니다. 이미징 시스템에서는 렌즈 프로필이나 간격의 변화로 인해 렌즈렛 간 초점 동작의 차이가 발생할 수 있습니다.

굴절형 마이크로 렌즈 어레이와 회절형 마이크로 렌즈 어레이의 차이점도 기본입니다.

굴절 MLA는 렌즈 표면의 기하학적 구조와 재료의 굴절률을 통해 빛의 방향을 변경합니다. 따라서 그 동작은 렌즈 곡률, 재료 선택, 파장 및 초점 거리와 밀접한 관련이 있습니다. 굴절 어레이는 포커싱, 이미징, 조명 균질화 및 빔 성형과 같은 응용 분야에 적합합니다.

회절 MLA는 미세구조적 특징을 사용하여 회절을 통해 빛의 위상을 제어합니다. 광학 반응은 파장에 크게 의존할 수 있으므로 위상 조작이나 컴팩트한 파장별 광학 기능이 필요한 경우에 특히 적합합니다.

조달의 경우 제조 프로세스, 치수 요구 사항, 파장 동작 및 성능 검증이 두 구조 간에 다를 수 있으므로 차이점이 중요합니다.

마이크로 렌즈 어레이 시트가 실용성을 더하는 곳

시트 형식은 광학 시스템이 상대적으로 작은 영역에 걸쳐 여러 광학 기능을 요구할 때 특히 유용합니다.

디스플레이 시스템에서 마이크로 렌즈 어레이는 빛의 방향을 바꾸거나 재분배하고 광학 활용도를 향상시키도록 설계할 수 있습니다. 피치, 초점 특성 및 채우기 비율은 픽셀 구조 또는 조명 아키텍처와 일치해야 합니다. 어레이 균일성이 좋지 않으면 밝기나 광 분포에 눈에 띄는 변화가 생길 수 있습니다.

이미징 시스템에서 개별 렌즈릿은 정의된 영역에 빛을 수집하거나 집중시킬 수 있습니다. 여기서는 조리개, 렌즈 프로필, 초점 거리 및 위치 지정의 일관성이 중요합니다. 대규모 어레이에서 반복되는 작은 편차는 고립된 제조 결함이 아니라 광학 시스템 수준의 문제가 될 수 있습니다.

레이저 광학의 경우 어레이는 빔 형성, 균질화 또는 공간 재분배를 수행할 수 있습니다. 레이저 응용 분야에서는 종종 기판 재료, 파장 전송, 표면 품질 및 손상 저항성에 대한 추가 요구 사항이 적용됩니다. 일반적인 조명에 적합한 사양은 고출력 레이저 경로에는 충분하지 않을 수 있습니다.

AR/VR 시스템에서 MLA의 작은 크기와 높은 광학 통합은 설계자가 제한된 모듈 크기 내에서 광학 기능을 구현하는 데 도움이 될 수 있습니다. 아키텍처에 따라 어레이는 광 결합, 빔 관리, 이미징 또는 기타 근안 광학 기능에 참여할 수 있습니다.

광학 커플링과 정밀 조명에도 동일한 원리가 적용됩니다. 많은 개별 렌즈를 기계적으로 배치하는 대신 배열은 제어된 기하학적 관계에서 많은 수의 광학 장치를 제공할 수 있습니다.

이는 Micro Lens Array Sheet와 기존 개별 광학 장치의 주요 차이점 중 하나입니다. 값은 각 렌즈릿의 크기뿐만 아니라 전체 광학 표면에 걸친 수천 개의 렌즈릿 간의 관계에도 있습니다.

제조 일관성은 공칭 사양만큼 중요합니다.

마이크로 렌즈 어레이는 공칭 렌즈 직경을 충족할 수 있지만 시트 전체에서 구조가 일관되지 않으면 성능이 여전히 저하됩니다.

대상 렌즈릿이 동일한 조리개와 초점 특성을 가지고 있다고 가정합니다. 엠보싱 깊이가 지역마다 다르면 유효 곡률과 초점 동작도 변경될 수 있습니다. 이미징 시스템에서는 이것이 일관성 없는 초점으로 나타날 수 있습니다. 조명에서는 불균일한 강도를 생성할 수 있습니다. 빔 형성에서는 국지적인 변화로 인해 출력 분포가 변경될 수 있습니다.

이러한 이유로 구매자는 공칭 치수뿐만 아니라 배열 균일성, 표면 형태 정확도, 치수 공차, 표면 품질 및 검사 방법도 검사해야 합니다.

재료 선택도 똑같이 중요합니다. 굴절률은 렌즈의 기하학적 구조와 광학적 배율 사이의 관계에 영향을 미칩니다. 전송 요구 사항은 작동 파장에 따라 다릅니다. 레이저 또는 고출력 조명 시스템에서는 열 안정성이 중요해질 수 있습니다.

ECOPTIK은 광학 부품 제조 분야에서 15년의 경험을 보유하고 있으며 미세 광학 부품, 구면 렌즈, 돔, 원통형 거울, 필터, 프리즘 및 창을 포함한 정밀 광학 제품을 제조합니다. 재료 옵션에는 Schott, CDGM 및 Corning의 광학 유리와 사파이어, CaF2, MgF2, 용융 실리카, Si, ZnSe 및 ZnS가 포함됩니다.

사용 가능한 재료는 재료 비용만 고려하기보다는 파장, 광학 설계, 환경 조건 및 제조 요구 사항에 따라 선택해야 합니다.

정밀 프로젝트의 경우 ECOPTIK은 측정 및 제품 보고를 위해 ZYGO 레이저 간섭계, ZEISS CMM Spectrum 및 Agilent Cary 7000 UMS도 사용합니다. 이러한 검사 기능은 마이크로 렌즈 어레이에 문서화된 치수, 표면 또는 스펙트럼 성능이 필요할 때 중요해집니다.

마이크로 렌즈 어레이 가격은 어떻게 결정되나요?

기술 사양을 정의하지 않으면 마이크로 렌즈 어레이에 대한 의미 있는 단일 가격이 없습니다.

첫 번째 주요 요소는 마이크로 렌즈의 기하학적 구조입니다. 더 작은 구멍, 더 좁은 피치, 더 큰 어레이 밀도 및 더 복잡한 엠보싱 프로파일로 인해 제조 난이도가 높아질 수 있습니다. 설계에 넓은 영역에 걸쳐 매우 일관된 구조가 필요한 경우 프로세스 제어가 더욱 까다로워집니다.

기판 재료는 또 다른 비용 요소입니다. 표준 광학 유리와 특수 재료는 원재료 및 가공 비용이 상당히 다를 수 있습니다. 재료 가용성, 광학 전송 범위, 굴절률, 열 특성 및 기계 가공성이 모두 견적에 영향을 미칩니다.

제조 정밀도도 마이크로 렌즈 어레이 가격에 영향을 미칩니다. 상대적으로 넓은 공차를 요구하는 프로토타입은 엄격하게 제어되는 렌즈 치수, 표면 형태, 배열 위치 지정 및 광학 균일성을 요구하는 생산 구성 요소와 근본적으로 다릅니다.

배열 크기와 사용자 정의도 중요합니다. 소형 프로토타입에는 조각당 상대적으로 비용이 많이 드는 엔지니어링 및 설정 작업이 필요할 수 있습니다. 설계가 안정적인 생산에 들어가면 더 많은 양이 툴링, 프로세스 설정 및 검사 비용을 더 많은 장치에 분산시킬 수 있습니다.

코팅 요구 사항, 포장, 검사 문서 및 렌즈 조립은 총 프로젝트 비용에 더욱 영향을 미칠 수 있습니다.

이것이 외부 치수가 비슷한 두 개의 마이크로 렌즈 배열 시트가 가격이 매우 다를 수 있는 이유입니다. 실제 비교는 전체 광학 사양 및 제조 공차를 기준으로 이루어져야 합니다.

일반적인 마이크로 렌즈 어레이 구매 관련 질문

마이크로 렌즈 어레이의 가격은 얼마입니까?
고정된 가격은 없습니다. 비용은 렌즈 형상, 피치, 조리개, 양각 깊이, 재료, 배열 크기, 공차, 제조 공정, 수량, 코팅 및 검사 요구 사항에 따라 다릅니다.

마이크로 렌즈 어레이는 어떤 용도로 사용되나요?
일반적인 응용 분야에는 디스플레이 시스템, 이미징, 레이저 빔 성형, 조명, 광학 커플링, AR/VR 모듈, 감지 및 여러 조정 렌즈 기능이 필요한 기타 소형 광학 시스템이 포함됩니다.

굴절형 마이크로 렌즈 어레이와 회절형 마이크로 렌즈 어레이의 차이점은 무엇입니까?
굴절 MLA는 주로 렌즈 구조와 재료 굴절률을 통해 빛의 방향을 바꾸는 반면, 회절 MLA는 공학적 미세 구조와 회절을 통해 빛을 제어합니다. 적절한 선택은 파장, 광학 기능 및 시스템 아키텍처에 따라 달라집니다.

마이크로 렌즈 어레이 시트는 어떻게 작동하나요?
각 마이크로 렌즈는 입사광의 방향을 바꾸거나 초점을 맞추고 전체 배열은 시트 전체에 조화로운 광학 효과를 생성합니다. 피치, 조리개, 렌즈 프로필, 초점 거리 및 배열에 따라 결과적인 광 분포 또는 이미징 동작이 결정됩니다.

마이크로 렌즈 어레이 가격에 영향을 미치는 요인은 무엇입니까?
주요 요인으로는 렌즈 크기, 어레이 밀도, 엠보싱 깊이, 기판 재질, 굴절률, 표면 정확도, 치수 공차, 어레이 크기, 제조 공정, 맞춤화 수준, 생산량 및 검사 요구 사항 등이 있습니다.

광학 시스템용 마이크로 렌즈 어레이를 어떻게 선택합니까?
파장, 입력 빔 또는 조명 조건, 필요한 초점 동작, 작동 거리, 대상 배열 크기, 렌즈 피치, 조리개, 재료 및 필요한 광학 균일성부터 시작하십시오. 그런 다음 허용 가능한 제조 공차와 생산량을 결정합니다. 이 접근 방식은 가격만 비교하는 것보다 공급자 비교를 위한 더 유용한 기반을 제공합니다.

OEM 및 광학 엔지니어에게 가장 중요한 점은 마이크로 렌즈 어레이가 기존 렌즈의 단순한 소형 버전이 아니라 긴밀하게 결합된 광학 구조라는 것입니다. 각 렌즈릿의 형상, 전체 어레이의 일관성, 기판 재료 및 제조 공정이 함께 시스템 성능을 결정합니다. 마이크로 렌즈 어레이 시트 공급업체를 평가할 때 기술적으로 정의된 사양과 투명한 검사 표준은 광학 성능과 마이크로 렌즈 어레이 가격을 모두 제어하기 위한 훨씬 더 안정적인 기반을 제공합니다.
