현대 정밀 광학 및 조준 시스템에서 마이크로 프리즘 조준경은 신속한 표적 획득, 저조도 이미징 안정성 및 광학 정렬 정밀도가 시스템 성능을 직접적으로 결정하는 소형 조준 아키텍처의 중요한 구성 요소가 되었습니다. 기존의 광학 조준 시스템과 달리 마이크로 프리즘 기반 디자인은 고도로 제어된 내부 반사 경로와 마이크로 스케일 프리즘 기하학을 사용하여 넓은 시야와 안정적인 시각적 정렬을 유지하면서 컴팩트한 광학 폴딩을 달성합니다.

마이크로 프리즘 가격을 평가하는 조달 엔지니어 및 시스템 통합업체의 경우 단위 비용만으로 실제 결정을 내리는 경우는 거의 없습니다. 대신 광학 재료 품질, 표면 정밀도, 코팅 기술 및 구조적 기하학적 구조의 차이가 동적 작동 조건에서 조준 정확도, 내구성 및 성능 일관성에 직접적인 영향을 미치는 방식을 이해하는 것입니다.

동시에 전술 사격 시스템, 스포츠 광학 및 훈련 시뮬레이션 플랫폼과 같은 응용 분야에서 마이크로 프리즘 스코프 시스템 사용자는 빠른 표적 획득 속도, 움직임 시 가장자리 선명도, 진동 및 반동 응력 하에서 안정적인 레티클 정렬을 우선시합니다. 이러한 요구 사항은 마이크로 프리즘 설계를 기본 광학 굴절 원리를 훨씬 뛰어넘어 정밀 광학 엔지니어링 영역으로 확장합니다.

정밀 광학 부품 제조 분야에서 15년의 경험을 보유한 ECOPTIK은 프리즘, 렌즈, 원통형 광학 및 광학 어셈블리를 포함한 미세 광학 시스템을 전문으로 합니다. 이 회사는 ZYGO 레이저 간섭계, ZEISS CMM 시스템, Agilent Cary 7000 테스트 플랫폼과 같은 고급 계측 시스템을 활용하여 의료, 산업 및 광학 계측 응용 분야에 사용되는 마이크로 스케일 프리즘 생산에서 광학 정확성과 일관성을 보장합니다.

마이크로 프리즘 스코프 시스템의 광학 공학 기초

마이크로 프리즘 스코프는 기본적으로 제어된 광학 경로를 유지하면서 물리적 크기를 줄이도록 설계된 접이식 광학 시스템입니다. 긴 선형 렌즈 어셈블리에 의존하는 대신 마이크로 프리즘은 내부 반사 표면을 통해 빛의 방향을 바꾸므로 광학 성능을 저하시키지 않고 컴팩트하게 통합할 수 있습니다.

이러한 시스템의 성능은 세 가지 주요 엔지니어링 영역에 따라 달라집니다.

• 위상 왜곡이나 정렬 드리프트를 유발하지 않고 마이크로 프리즘 구조를 통해 들어오는 빛이 굴절, 반사 및 방향을 바꾸는 방법을 결정하는 광학 경로 설계입니다.

• 시야 제어는 가장자리 선명도를 유지하고 광학 수차를 최소화하면서 신속한 표적 획득을 위해 시야가 충분히 넓게 유지되도록 보장합니다.

• 동적 작동 환경의 진동, 반동력 또는 기계적 응력 하에서도 광학 정렬이 일관되게 유지되도록 보장하는 구조적 안정성.

기존 광학 스코프와 달리 마이크로 프리즘 시스템은 종종 아크초와 마이크로미터 수준의 표면 편차로 측정되는 매우 작은 기하학적 공차 내에서 광학적 무결성을 유지해야 합니다.

마이크로프리즘 광학구조 설계 및 광경로 최적화

프리즘 기하학 및 광학 폴딩 아키텍처

마이크로 프리즘 시스템은 일반적으로 직각 프리즘, 웨지 프리즘, 비둘기 프리즘 및 펜타 프리즘과 같은 여러 기하학적 구성을 활용합니다. 각 구조는 빛의 방향, 이미지 방향 및 필드 안정화를 제어하는 ​​데 있어 서로 다른 광학 기능을 수행합니다.

마이크로 프리즘 스코프 설계에서 광학 폴딩 프로세스는 다음을 달성하도록 최적화되었습니다.

• 전체 시스템 길이를 늘리지 않고도 소형 광학 하우징을 가능하게 하는 제어된 90도 또는 각도 광 편차

• 타겟팅 정확도를 위해 수직 및 반전되지 않은 시각적 출력이 필요한 시스템의 이미지 방향 수정

• 높은 투과율을 유지하는 정밀 연마 반사면을 통한 내부 반사 손실 최소화

이러한 내부 반사 표면의 정밀도는 빠른 움직임이나 표적 추적 시나리오 중에 시야가 얼마나 안정적으로 유지되는지 직접적으로 결정합니다.

시야 확장 및 가장자리 왜곡 제어

마이크로 프리즘 광학 시스템의 핵심 성능 지표 중 하나는 가장자리 왜곡 없이 넓은 시야를 유지하는 능력입니다.

엔지니어링 제어 방법에는 다음이 포함됩니다.

• 필드 가장자리의 각도 편차 오류를 방지하기 위해 광학 표면의 정밀한 곡률 제어

• 주변 이미지 선명도를 흐리게 할 수 있는 산란 효과를 줄이기 위한 미세한 표면 연마

• 다양한 입사각에서 일관된 반사율을 유지하기 위한 코팅 최적화

신속한 목표 획득과 같은 실제 사용 사례에서는 주변 왜곡이 시각적 인식을 지연시키고 응답 정확도를 감소시킬 수 있으므로 가장자리 선명도가 중요합니다.

동적 조건에서의 광학 정렬 안정성

마이크로 프리즘 시스템은 기계적 충격이나 진동에도 광축 안정성을 유지해야 합니다. 이는 반동 또는 연속 동작 추적과 관련된 응용 분야에서 특히 중요합니다.

주요 설계 요소는 다음과 같습니다.

• 충격 시 미세한 변화를 방지하기 위해 프리즘 요소와 하우징 구조 사이의 기계적 접착 정밀도

• 온도 변화에 따른 광학 드리프트를 줄이기 위해 열팽창 계수가 낮은 재료 선택

• 반복되는 응력 주기 하에서 정렬 무결성을 유지하기 위한 프리즘 장착 인터페이스의 구조적 강화

이러한 제어 장치가 없으면 미세한 정렬 이동조차도 조준 정확도를 크게 저하시킬 수 있습니다.

마이크로 프리즘 범위 응용 분야의 실제 성능

표적 획득 속도 및 시각적 잠금 안정성

고속 타겟팅 환경에서 시각적 잠금을 획득하고 유지하는 능력은 광학 대기 시간, 필드 안정성 및 대비 유지에 의해 결정됩니다.

고성능 마이크로 프리즘 스코프는 다음을 가능하게 합니다:

• 광 경로 지연 최소화 및 높은 전송 효율로 신속한 타겟 식별

• 이동 또는 반동 중에 시각적 드리프트를 방지하는 안정적인 레티클 정렬

• 다양한 조명 조건에서 일관된 이미지 대비를 유지하여 복잡한 환경에서 인식 속도 향상

이러한 요소는 동적 시나리오의 반응 시간과 작동 정확도에 직접적인 영향을 미칩니다.

저조도 광학 성능 동작

저조도 환경에서는 광 투과 효율과 코팅 성능이 중요해지기 때문에 마이크로 프리즘 시스템에 추가적인 과제가 발생합니다.

성능 요소는 다음과 같습니다.

• 다중 표면 반사 중 광자 손실을 줄이는 반사 방지 코팅 효율성

• 낮은 조명 조건에서 최소한의 흡수 손실을 보장하는 재료 순도

• 이미지 헤이즈를 방지하고 대비 안정성을 유지하는 내부 산란 제어

실제 응용 분야에서 저조도 선명도는 밝기뿐만 아니라 가장자리 정의 및 대비 분리를 유지하는 것과도 관련이 있습니다.

진동 방지 및 반동 안정성 엔지니어링

기계적 안정성은 동적 환경에서 사용되는 마이크로 프리즘 스코프 시스템의 핵심 요구 사항입니다.

엔지니어링 솔루션에는 다음이 포함됩니다.

• 광학 정렬에 영향을 주지 않고 기계적 충격을 흡수하도록 설계된 고강도 광학 장착 구조

• 충격 중 국부적인 변형을 방지하는 다점 응력 분산 프레임워크

• 장기간의 진동 저항에 최적화된 접착 및 접착 시스템

이러한 설계 요소는 반복되는 기계적 응력 하에서도 광학 성능이 일관되게 유지되도록 보장합니다.

마이크로 프리즘 가격: 엔지니어링 비용 구조 및 가치 결정 요인

마이크로 프리즘 가격을 평가할 때 산업 구매자는 비용 차이가 임의적이지 않고 광학 정밀도, 제조 복잡성 및 재료 선택과 직접적으로 연관되어 있다는 점을 이해해야 합니다.

광학 등급 및 표면 정밀도 영향

가장 중요한 비용 동인 중 하나는 표면 정확도와 연마 등급입니다.

고급 마이크로 프리즘의 일반적 특징은 다음과 같습니다.

• 산란을 줄이고 광학 선명도를 향상시키는 20/10 또는 10/5와 같은 표면 품질 수준

• 광 전송 중 파면 왜곡을 최소화하는 λ/10까지의 평탄도 제어

• 소형 시스템에서 정밀한 광학 정렬을 보장하는 최대 ±10 arc sec의 각도 공차 제어

이러한 공차에는 고급 연마 및 계측 시스템이 필요하므로 제조 비용이 크게 증가합니다.

재료 선택 및 광학 성능 절충

ECOPTIK은 BK7 유리, 용융 실리카, 특수 적외선 또는 CaF2, ZnSe, 사파이어와 같은 고투과 기판을 포함한 다양한 광학 재료를 사용합니다.

재료 선택은 다음과 같은 영향을 미칩니다.

• 다양한 파장 범위에 걸친 전송 효율

• 환경 변화에 따른 열 안정성

• 응력이나 진동에 대한 기계적 내구성

• 원자재의 복잡성과 가공의 어려움으로 인한 비용 구조

고성능 소재는 마이크로 프리즘 가격을 크게 높이지만 우수한 장기 안정성과 광학 신뢰성을 제공합니다.

코팅기술 및 광효율

광학 코팅은 마이크로 프리즘 성능에 중요한 역할을 합니다.

코팅 수준은 다음에 영향을 미칩니다.

• 광 인터페이스에서 반사 손실을 줄여 전송 효율을 높입니다.

• 습도, 온도변화, 마모에 대한 환경적 내구성

• 특정 파장 응용 분야에 대한 스펙트럼 성능 조정

고급 다층 코팅은 생산 복잡성을 크게 증가시키지만 전반적인 시스템 효율성을 향상시킵니다.

제조 수율 및 정밀 가공 비용

마이크로 스케일 광학에는 극도로 엄격한 제조 관리가 필요하므로 사소한 결함이라도 거부될 수 있습니다.

비용 요인은 다음과 같습니다.

• 미세한 표면을 위한 초정밀 연마 공정

• 엄격한 공차 요구 사항으로 인해 높은 거부율

• 간섭계 및 CMM 측정 시스템을 사용한 다단계 검사

• 미크론 수준의 정밀도가 요구되는 조립 정렬 공정

ECOPTIK의 ZYGO 및 ZEISS 계측 시스템 사용은 고정밀 검증을 보장하지만 마이크로 프리즘 가격 구조 뒤에 숨은 복잡성도 반영합니다.

성능 계층의 엔지니어링 차이점

표준 광학 등급 시스템

이러한 시스템은 비용 효율성을 우선시하며 일반적으로 극도의 정밀도가 요구되지 않는 일반 광학 응용 분야에 사용됩니다. 이는 수용 가능한 성능을 제공하지만 공차 안정성은 제한적입니다.

고정밀 마이크로 프리즘 시스템

이 시스템은 엄격한 각도 공차, 고급 연마 및 최적화된 코팅이 특징입니다. 이 제품은 빠른 타겟 획득과 안정적인 이미징이 필요한 전문 마이크로 프리즘 스코프 애플리케이션에 널리 사용됩니다.

초정밀 광학 시스템

이는 의료 내시경, LD-섬유 결합 및 고급 광학 기기에 사용되는 최고 엔지니어링 계층을 나타냅니다. 여기에는 극도의 표면 정확성, 재료 순도 및 정렬 제어가 필요합니다.

마이크로 프리즘 시스템의 ECOPTIK 제조 역량

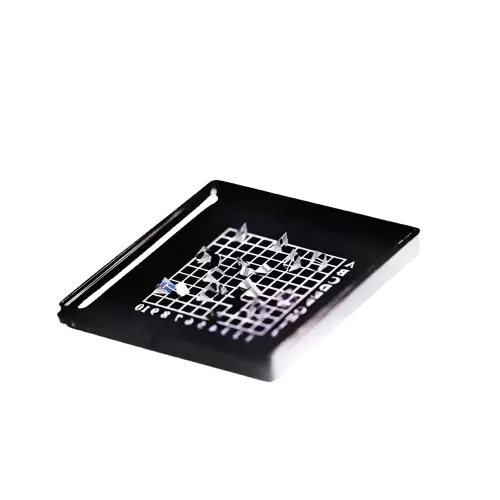

ECOPTIK은 마이크로 프리즘, 구면 렌즈, 필터 및 광학 어셈블리를 포함한 정밀 광학을 전문으로 하는 확고한 광학 부품 제조업체입니다.

회사의 엔지니어링 강점은 다음과 같습니다.

• 0.2mm ~ 5mm 범위의 마이크로 스케일 광학 부품 제조 능력

• 마이크로 프리즘 구조에 대해 최대 ±10 arc sec의 고정밀 각도 제어

• 고급 광학 응용 분야에 대한 10/5 표준에 도달하는 표면 품질 관리

• Schott, Corning 및 특수 적외선 광학 기판을 사용한 재료 통합

• 간섭계 및 고급 계측 시스템을 사용한 전체 광학 테스트 기능

이러한 기능을 통해 ECOPTIK은 산업용 마이크로 프리즘 스코프 시스템과 극도의 정밀도가 요구되는 고급 광학 기기를 모두 지원할 수 있습니다.

마이크로 프리즘 스코프 시스템의 적용 시나리오

전술 및 스포츠 타겟팅 시스템

마이크로 프리즘 광학은 속도와 안정성이 중요한 성능 요소인 빠른 획득 타겟팅 시스템에 널리 사용됩니다.

산업용 광학 정렬 시스템

측정 정확도를 저하시키지 않고 컴팩트한 광학 폴딩이 필요한 정밀 정렬 장비에 사용됩니다.

의료용 내시경 영상 시스템

마이크로 프리즘은 최소 침습 이미징 장치에서 컴팩트한 광학 라우팅을 가능하게 합니다.

광 커플링 및 레이저 시스템

정확한 빛 방향 제어가 필수적인 LD-광섬유 커플링 애플리케이션에 사용됩니다.

결론

마이크로 프리즘 스코프의 성능은 단순한 광학 배율이 아니라 프리즘 기하학, 광학 표면 품질, 정렬 안정성 및 환경 저항에 대한 정밀 엔지니어링에 의해 결정됩니다. 마찬가지로 마이크로 프리즘 가격은 재료 비용뿐만 아니라 안정적인 광학 성능을 달성하는 데 필요한 제조 정밀도, 코팅 기술 및 계측 검증 수준을 반영합니다.

고성능 광학 시스템에서는 비용과 성능이 분리될 수 없습니다. 정밀도가 높을수록 표적 획득 속도가 향상되고 저조도 성능이 향상되며 기계적 안정성이 향상됩니다.

첨단 제조 역량과 정밀 광학 엔지니어링 시스템을 갖춘 ECOPTIK은 까다로운 의료, 산업 및 광학 계측 환경에 사용되는 마이크로 프리즘 기술의 생산 수준 기반을 나타냅니다.
