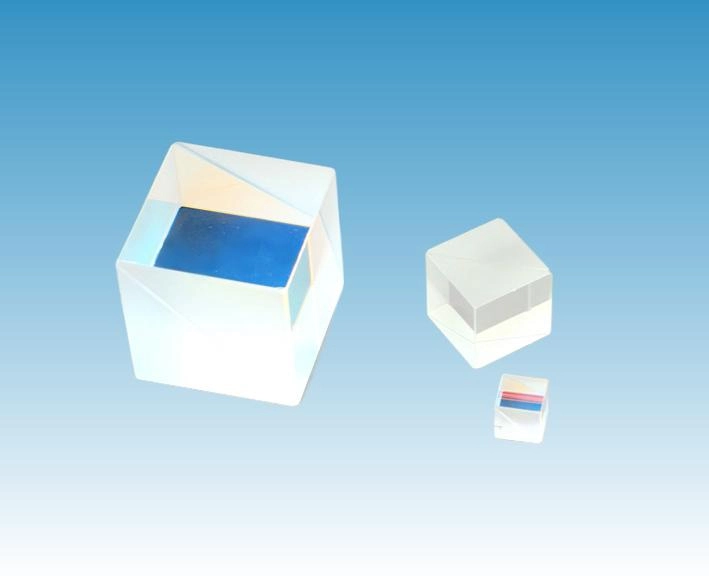

입방 분광 프리즘은 특별한 기하학적 모양과 광학 특성을 지닌 광학 부품으로, 일반적으로 스펙트럼 분석, 굴절 또는 빛 전파 방향 변경에 사용됩니다. 구조 설계 및 기능을 통해 광학 시스템, 특히 분산 또는 분광 응용 분야에서 특정 광학 효과를 얻을 수 있습니다. 다음은 큐브 빔 스플리터의 구조에 대한 자세한 소개입니다.

1. 구조적 특성

세 개의 광학 표면: 큐빅 빔 분할 프리즘의 각 표면은 입사광을 반사하거나 굴절할 수 있습니다. 실제 응용 분야에서 이러한 표면 사이의 각도는 일반적으로 특정 광학 요구 사항을 충족하기 위해 90도 또는 기타 특정 각도로 설계됩니다. 반사 및 굴절 원리: 입사광이 입방 빔 분할 프리즘을 통과할 때 다중 굴절 및 반사를 겪습니다. 각 굴절과 반사는 빛의 방향을 변경하여 특정 경로를 따라 전파되도록 합니다.

분산 특성: 빔 분할을 적용할 때 프리즘의 재질과 표면 각도에 ​​따라 빛의 분산 효과가 결정됩니다. 서로 다른 파장의 빛이 프리즘을 통과하면 전파 속도가 달라져 스펙트럼이 분리됩니다.

2. 작동 원리

큐빅 빔 분할 프리즘의 작동 원리는 빛의 굴절과 분산에 기초합니다. 입사광은 첫 번째 표면을 통과하여 프리즘 내부로 들어갑니다. 프리즘에 들어간 후 빛은 프리즘 내부의 물질에 의해 굴절되어 방향이 바뀌게 됩니다. 빛이 프리즘의 여러 표면을 통과할 때 그 경로는 반복적으로 굴절되고 반사되어 마침내 반대편에서 프리즘을 빠져나갑니다.

3. 스펙트럼 분리

입방 회절 격자는 백색광을 다양한 스펙트럼 구성 요소로 분해하는 데 사용할 수 있습니다. 분산 효과를 통해 서로 다른 파장의 빛이 격자에서 서로 다른 각도로 방출되어 스펙트럼을 형성합니다. 일반적으로, 짧은 파장의 빛(예: 보라색 및 파란색 빛)은 더 많이 굴절되고, 긴 파장의 빛(예: 빨간색 빛)은 덜 굴절됩니다.

4. 신청

스펙트럼 분석: 분광계에 사용되며 백색광을 다양한 파장의 빛으로 분해하여 다양한 파장의 빛의 분석 및 측정을 용이하게 합니다. 광학 기기: 광학 기기에서는 빛의 방향을 정밀하게 제어하거나 빛을 분할하거나 광선의 경로를 조정하는 데 사용됩니다. 레이저 시스템: 레이저 시스템에서는 큐빅 빔 분할 프리즘이 레이저 방향을 제어하거나 레이저 빔을 분리하는 데 사용됩니다. 과학 실험: 실험, 특히 물리학 및 화학 분석에서 프리즘은 다양한 파장의 스펙트럼을 분석하거나 광학 특성 테스트를 수행하는 데 사용됩니다.
