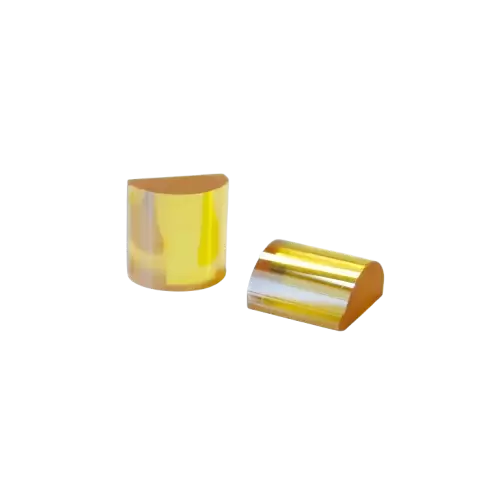

ZnSe는 화학적으로 불활성이며 순도가 높고 적응성이 뛰어나며 가공이 용이한 소재입니다. 광 투과 손실이 낮고 투과율이 우수하며, 흡수 계수가 낮고 열충격에 대한 저항성이 높아 고출력 CO2 레이저 광학 소자에 적합한 소재입니다.
Transmittance range covers 0.5-22 μm, perfectly compatible with mid-wave infrared (MWIR) and long-wave infrared (LWIR), with optimal performance at 10.6 μm.
Extremely low absorption coefficient (< 0.0005 cm⁻¹ @ 10.6 μm), strong thermal shock resistance, making it an ideal material for handling high-power CO₂ lasers.
Has a certain transmittance in the visible light band (pale yellow or orange), making system optical path alignment much easier than with silicon lenses (completely opaque).
Relatively soft: Mohs hardness is only 2.5~3, easily scratched during processing, unsuitable for harsh environments; Good chemical stability: Non-hygroscopic, chemically stable. Good chemical stability: Non-hygroscopic, chemically stable.
재료 | ZnSe (셀렌화아연) |
|---|---|
설계 파장 | 10.6 μm |
초점 거리 허용 오차 | ± 1% |
치수 공차 | +0.0/-0.1mm |
두께 공차 | ±0.2mm |
표면 정확도 | λ/2- λ/4 @632.8nm |
표면 품질 | 60-40, 40-20 |
중심화 | < 3 arc min |
투명 개구부 | 80% 이상 |
모따기 | < 0.2 x 45° |
코팅 | IR AR 코팅 8-12 μm |

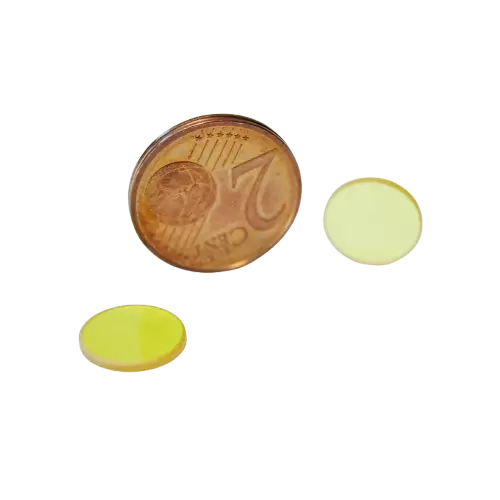

레이저 초점 렌즈
ECOPTIK은 미국에서 수입한 CVD 소재를 사용하여 불순물 흡수가 없고 산란 손실이 매우 낮은 소재를 생산합니다. 따라서 고출력 CO2 레이저 시스템의 광학 장치 제작에 적합한 소재로 자리 잡았습니다. 또한, 전체 투과 대역에서 우수한 성능을 보이며, 다양한 광학 시스템에 널리 사용되는 소재입니다.
| 부품 번호 | 지름 | 초점 거리 | 두께 | 재료 | |||
|---|---|---|---|---|---|---|---|
| mm | 인치 | mm | 인치 | mm | 인치 | ||
| ECO-CL-D12.7F50.8 | 12.7 | 0.5 | 50.8 | 2 | 1.6 | 0.06 | CVD ZnSe, GaAS |
| ECO-CL-D15F38.1 | 15 | 0.59 | 38.1 | 1.5 | 1.8 | 0.07 | CVD ZnSe, GaAS |
| ECO-CL-D18F50.8 | 18 | 0.71 | 50.8 | 2 | 2 | 0.08 | CVD ZnSe, GaAS |
| ECO-CL-D19.05F63.5 | 19.05 | 0.75 | 63.5 | 2.5 | 2 | 0.08 | CVD ZnSe, GaAS |
| ECO-CL-D20F50.8 | 20 | 0.79 | 50.8 | 2 | 2 | 0.08 | CVD ZnSe, GaAS |
| ECO-CL-D20F63.8 | 63.5 | 2.5 | 2 | 0.08 | CVD ZnSe, GaAS | ||
| ECO-CL-D20F75 | 75 | 3 | 2 | 0.08 | CVD ZnSe, GaAS | ||
| ECO-CL-D20F101.6 | 101.6 | 4 | 2 | 0.08 | CVD ZnSe, GaAS | ||
| ECO-CL-D20F127 | 127 | 5 | 2 | 0.08 | CVD ZnSe, GaAS | ||
| ECO-CL-D20F190.5 | 190.5 | 7.5 | 2 | 0.08 | CVD ZnSe, GaAS | ||
| ECO-CL-D25.4F101.6 | 25.4 | 1 | 101.6 | 4 | 2.5 | 0.1 | CVD ZnSe, GaAS |
| ECO-CL-D25.4F50.8 | 50.8 | 2 | 2.5 | 0.1 | CVD ZnSe, GaAS | ||
| ECO-CL-D25.4F63.5 | 63.5 | 2.5 | 2.5 | 0.1 | CVD ZnSe, GaAS | ||
적합한 레이저 파장 λ=10.6μm, 일반적인 초점 거리: F38.1mm, F50.8mm, F63.5mm 등.
ECOPTIK은 맞춤형 생산 서비스를 제공합니다.
