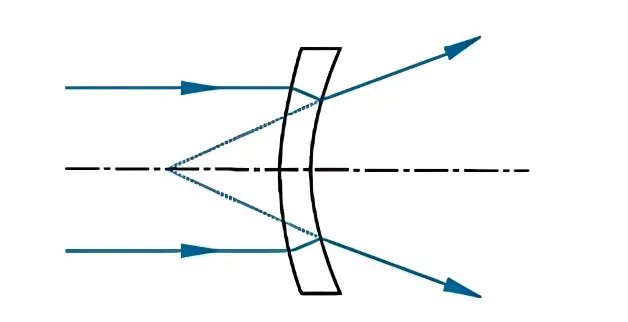

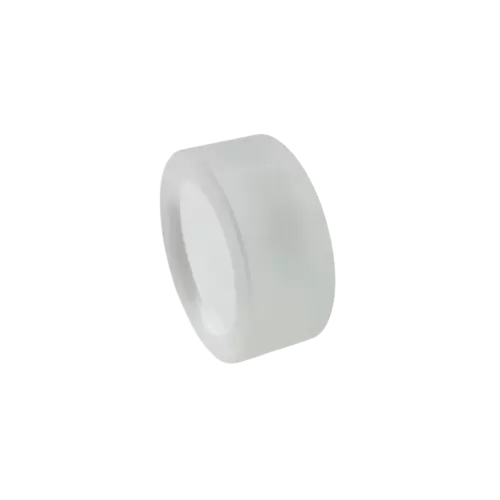

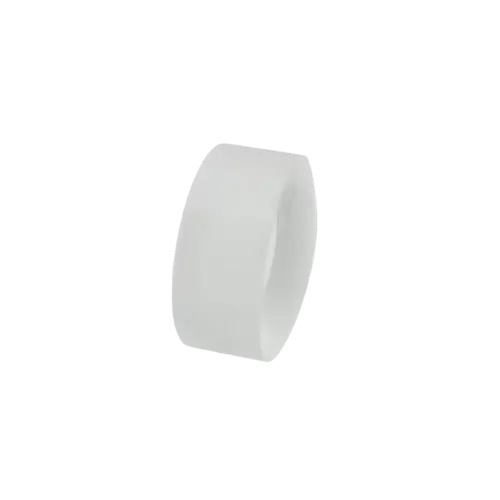

메니스커스 렌즈는 초승달 모양의 오목한 면과 볼록한 면을 가진 렌즈입니다. 두 광학면이 같은 방향으로 휘어진다는 것이 핵심적인 특징입니다. ECOPTIK은 양의 초점 거리와 음의 초점 거리를 모두 지원하는 메니스커스 렌즈를 제공합니다. 이 렌즈의 핵심 가치는 개별 이미지 품질에 있는 것이 아니라, 시스템 전체의 구면수차와 코마 수차를 효과적으로 줄여 이미지의 선명도와 정확도를 향상시키는 데 있습니다.
| 재료 | 광학 유리/ 용융 실리카/ 사파이어 등 |
|---|---|
| 지름 | 2mm~300mm |
| 직경 공차 | ±0.05mm(≤50mm) |
| ±0.1mm(＞50mm) | |
| 초점 거리 | -50mm~-2000mm |
| 초점 거리 허용 오차 | ±0.2%(10mm 미만) |
| ±0.5%(10mm 미만~1000mm) | |
| ±1% (>1000mm) | |
| 중심 두께 | 2mm~20mm |
| 표면 품질 | 60/40, 40/20, 20/10 |
| 표면 정확도 | λ/2~λ/10@632.8nm, 532nm |
| 클리어 어퍼처 | >85% 굴착 직경 |
| 중심화 | <3초각 ~ 30초각 |
| 코팅 | 고객 요청에 따라 |
