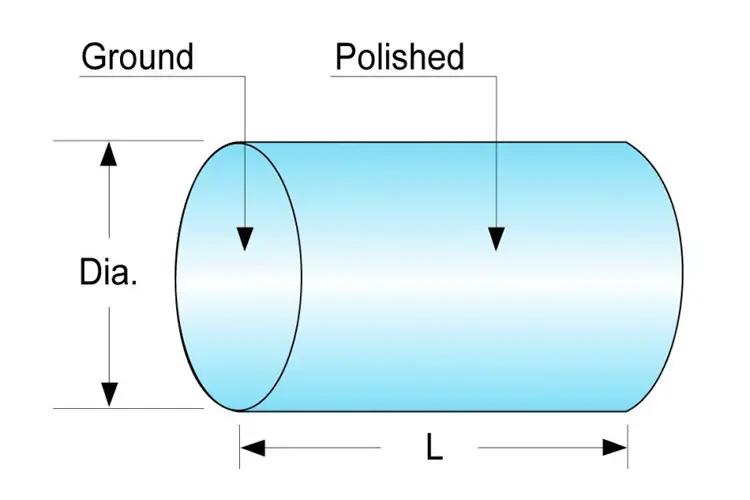

막대형 렌즈는 원주면은 연마 처리되고 양 끝단은 연삭 처리됩니다. 광학적 성능은 원통형 렌즈와 유사합니다. 막대형 렌즈의 직경을 통과하는 평행광은 직선으로 집속됩니다. 다양한 자외선, 가시광선 및 근적외선 응용 분야에 적합한 광학 유리 및 UV 용융 실리카 기판을 사용할 수 있습니다.
| 재료 | OH 함량 10ppm 미만인 적외선 투과 등급 용융 실리카 | |
|---|---|---|
| 1 | 지름 | 4.75mm+/-0.1mm |
| 2 | 길이 | 12mm+/-0.2mm |
| 3 | 클리어 어퍼처 | 4.75mm(14.922mm 내측 둘레)*10mm 길이 |
| 4 | 표면 품질 | 20/10 스크래치/디그 |
| 5 | 표면 형상 | 1 파장 불규칙성 |
| 6 | 모서리 경사면 | 45도 +/-15도, 최대 경사각 = 0.5mm |
| 7 | 코팅 | 780nm를 중심으로 하는 MgF2 경질 코팅 |
| 8 | AOI | 22도 |
