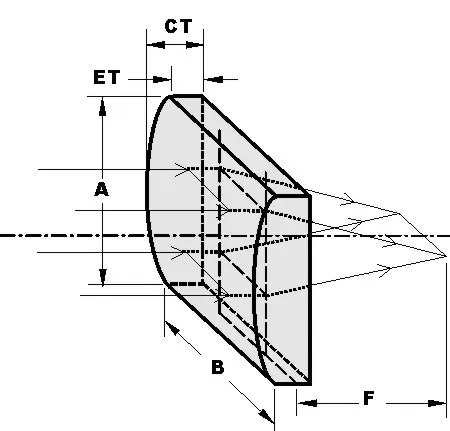

평면 볼록 원통형 렌즈는 빛을 한 축으로 집속하는 데 사용됩니다. 양의 평면 볼록 원통형 렌즈는 점광원을 선상으로 만들거나, 이미지의 종횡비를 변경하거나, 평행광을 선으로 집속할 수 있습니다. 평면 볼록 원통형 렌즈는 일반적으로 슬릿 및 선 검출기 어레이 조명, 레이저 투영, 레이저 선 집속 및 비대칭 빔 형성에 사용됩니다.
| 광고 | 고정밀도 | |
|---|---|---|
| 재료 | 광학 유리, 용융 실리카, 실리카 등 | |
| 지름 | 0.5mm ~ 150mm | |
| 직경 공차 | ±0.1mm | ±0.02 |
| 초점 거리 | -50mm ~ 2000mm | |
| 초점 거리 허용 오차 | ±2% (<10mm) | |
| ±0.5% (10mm ~ 1000mm 미만) | ||
| ±1% (>1000%) | ||

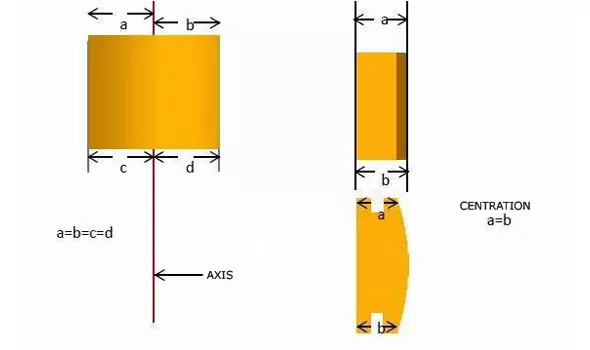

| 센트라티콤 | <3 아크분 | <10 arc sec |
| 투명 개구부 | 직경의 85%~92% 이상 | |
| 표면 품질 (긁힘/흠집) | 밀 60/40 | 밀 10/5 |
| 표면 정확도 | λ/4@632.8nm | λ/10632.8nm |
| 사각 | 0.05mm~0.2mm x 45° | |
| 코팅 | 고객 요구사항에 따라. | |
