마이크로 렌즈 정보

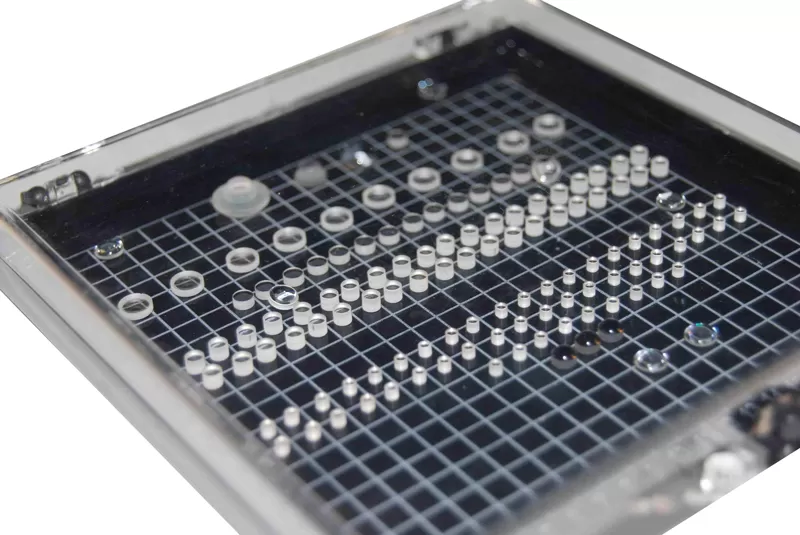

아주 작은 렌즈를 마이크로 렌즈라고 부른다.그들의 지름은 일반적으로 1 밀리미터 (mm) 미만이며 일반적으로 10 마이크로미터 (µm) 미만입니다.첫 번째 마이크로 렌즈는 17세기에 현미경을 위해 만들어졌다.현재, 마이크로 렌즈 어레이는 여전히 현미경 및 휴대 전화 카메라, 복사기 및 3D 모니터와 같은 많은 다른 응용 프로그램에 사용됩니다.광합성을 위해 빛을 수집하는 단순한 구조에서 곤충의 겹눈까지 자연계에서 찾을 수 있다.

마이크로 렌즈의 작은 크기는 간단한 디자인이 일반적으로 광학 품질에 가장 유리하다는 것을 의미하지만, 때로는 광학 연사, 즉 렌즈의 작은 특징에서 파도가 장애물 주위에서 구부러지면 불필요한 효과를 초래할 수 있다.전형적인 마이크로 렌즈는 빛을 굴절시키기 위해 평면과 구면 볼록면을 가지고 있다.마이크로 렌즈는 매우 작기 때문에 렌즈를 지탱하는 기저, 즉 밑바닥은 일반적으로 더 두껍다.이런 유형의 정밀 광학 제품. 비구면은 더욱 복잡한 렌즈에 사용되며 기타 렌즈는 다층광학재료를 사용하여 더욱 높은 성능수준에 도달할수 있다.

또 다른 유형의 마이크로 렌즈에는 두 개의 평행 평면이 있으며 렌즈의 다른 굴절률은 초점을 유발합니다.이러한 평면을 그라데이션 굴절률(GRIN) 렌즈라고 합니다.일부 마이크로 렌즈는 굴절률과 표면 모양의 변화를 이용하여 초점 작용을 실현한다.마이크로 피네이 렌즈는 동심 곡면의 굴절 광선 세트를 통해 광선에 초점을 맞추는 마이크로 렌즈입니다.이 렌즈들은 매우 얇고 가볍게 만들 수 있다.

마이크로 렌즈 어레이는 옵티컬 미러 제조업체 지지기판에 1차원 또는 2차원 배열로 형성된 여러 개의 마이크로렌즈를 포함한다.분리된 렌즈는 원형 구멍 지름을 가지며 베이스보드의 최대 커버리지에 도달하기 위해 육각형 패턴으로 배열됩니다.렌즈 사이에는 간격이 있지만 비원형 구멍 지름의 마이크로 렌즈를 만들면 간격을 줄일 수 있습니다.광학 센서 배열을 이용하여 마이크로 렌즈 시스템은 광전 다이오드 표면에 초점을 맞추고 집중하여 픽셀 장치의 비광민 영역에 떨어지지 않도록 한다.

단일 마이크로 렌즈는 광섬유에 빛을 페어링하는 데 사용되며, 마이크로 렌즈 어레이는 일반적으로 전하 결합 장치 (CCD) 어레이의 광 수집 효율을 높이는 데 사용됩니다.패턴은 빛을 수집하여 CCD의 민감도 영역에 초점을 맞춥니다.

일부 디지털 프로젝터에서는 마이크로 렌즈 어레이도 빛에 초점을 맞추는 방식으로 사용됩니다.프로젝터는 액정표시장치 (LCD) 를 사용하는데 이는 평판표시장치로서 액정의 광변조특성을 리용하여 편광기와 결합시킨다.배열은 투영 이미지를 생성하는 데 사용되는 활성 영역에 초점을 맞춥니다.다양한 유형의 마이크로 렌즈는 고효율 태양광 발전의 중앙 집중기 역할을 합니다.태양광 기술은 이른바 태양광 효과를 이용해 빛을 전기로 바꾸는 것이다.태양광 효과는 재료가 빛에 노출될 때 재료에 전류를 발생시키는 것을 말한다.이것은 일종의 물리와 화학 현상이다.

마이크로 렌즈 배열의 조합은 이미 개발되었다.
