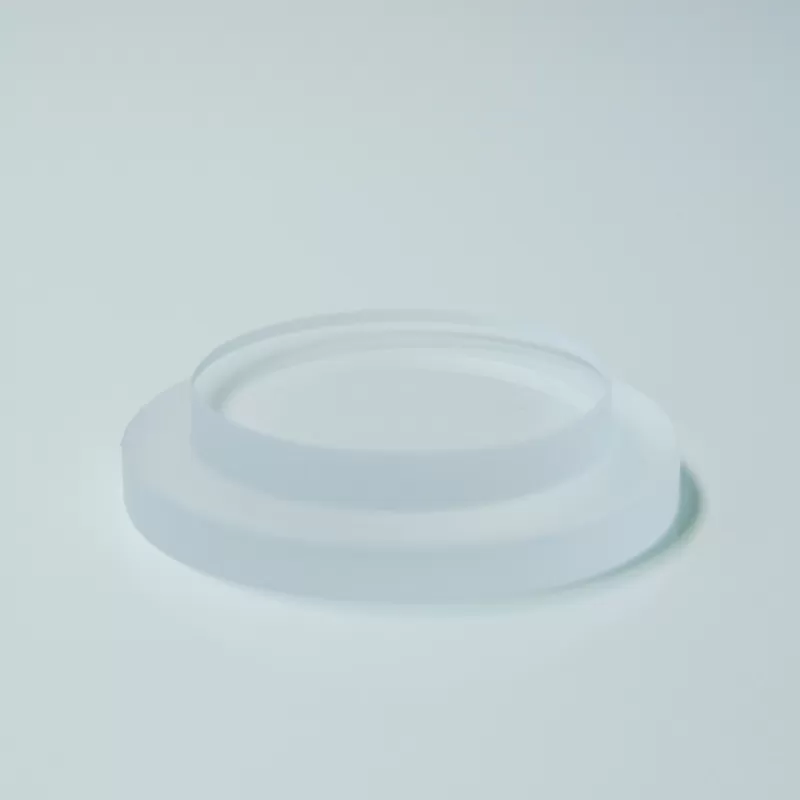

Ecoptik 평면 창

광학 창은 광학 투명 재료로 만든 판으로, 빛이 광학 기기에 들어갈 수 있도록 설계되었습니다. 또한 외부 환경으로부터 광원을 보호하는 데도 사용할 수 있습니다. 이러한 창은 반사와 흡수를 최소화하고 목표 파장 범위 내에서 전송을 극대화하도록 설계되었습니다. 광학 창을 선택할 때 광학 표면 사양, 재질 전송 특성 및 적용에 필요한 기계적 특성을 염두에 두어야 합니다.

응용 프로그램에 대한 사용자 정의 광학 컴포넌트를 선택할 때 기본 특성과 광학 표면 사양은 명심해야 할 두 가지 속성입니다. 사용된 라이닝의 재질 특성에 따라 투과율, 굴절 인덱스 및 경도가 결정됩니다. 사용 된 브롬화 칼륨 기질 Ecoptik, 예를 들어 자외선 가시광선과 적외선을 투과합니다. 밀도는 입방 센티미터/2.75g 이고 굴절률은 1.527 입니다. 한편 아연 셀레늄은 자외선과 가시광선을 차단하고 파장이 더 긴 가시광선과 적외선을 투과한다. 굴절률은 2.631 입니다. 용융석영의 밀도는 2.202g/센티미터이고 굴절률은 1.55 에서 1.40 사이입니다.

굴절 색인은 베이스보드를 통과할 때 빛이 느려지는 정도를 수량화합니다. 그것은 진공중의 광속과 기판을 통과하는 광속의 비율로 계산된다. 예를 들어, 아연 셀레늄의 굴절률은 2.631 입니다. 즉, 빛이 진공을 통과하는 속도는 아연 셀레늄을 통과하는 속도의 2.631 배입니다.

우리 사파이어 창문의 굴절률은 1.76-1.77 입니다. 제네럴모터스 생산을위한 광학 창 광학 제품 제조업체, 굴절 색인은 일반적으로 587.6nm 로 지정됩니다.

또 다른 중요한 사양인 아벨 수는 굴절률이 파장에 따라 어떻게 변하는지 설명합니다. 아베 수가 낮을수록 분산도가 높아진다. 사파이어의 아베 수는 72.24, BK7 은 64.17 이다.

MgF2 창은 단단하고 내구성이 있으며 굴절률은 1.378 이고 아벨 수는 106.22 입니다. 레이저 손상 임계값과 120 nm 에서 8 μm 까지의 매우 좋은 광대역 투과율을 가지고 있습니다. 우리의 MgF2 창은 일반적으로 자외선 방사원 및 수신기와 함께 사용됩니다.
