정밀 광학 시스템에서 빔 조정은 단순히 "빛의 방향 전환"에 관한 것이 아닙니다. 이는 광학 경로 형상 제어, 파면 무결성 보존, 위상 왜곡 최소화, 다양한 입사각 및 환경 조건에서 장기적인 정렬 안정성 유지에 관한 것입니다.

레이저 계측, 머신 비전 시스템, 간섭계 측정, 과학 계측 및 고급 광학 검사 플랫폼 분야에서 일하는 엔지니어의 경우 직각 프리즘의 용도에 대한 질문은 개념적인 것이 아니라 건축적인 것입니다. 이는 모든 미크론의 빔 편차가 중요한 고정밀 시스템 내부에서 광학 경로가 구성되는 방식을 정의합니다.

마찬가지로 직각 프리즘 과 거울의 비교는 이론적인 논쟁이 아닙니다. 이는 광 손실, 위상 안정성, 정렬 허용 오차 및 장기적인 교정 신뢰성에 직접적인 영향을 미치는 시스템 수준 엔지니어링 결정입니다.

이 기사에서는 고정밀 광학 환경에서의 빔 조정 메커니즘, 전체 내부 반사 동작, 코팅 설계 영향 및 시스템 통합 성능에 중점을 두고 직각 프리즘 시스템의 상세한 광학 엔지니어링 분석을 제공합니다.

또한 복잡한 광학 아키텍처에서 안정적인 빔 편차 정확도와 최소 파면 왜곡을 보장하도록 설계된 ECOPTIK 의 독점 엔지니어링 프레임워크인 전체 내부 반사 경로 안정화 및 위상 일관성 최적화 시스템을 소개합니다 .

광학 경로 제어: 직각 프리즘 시스템이 존재하는 이유

현대 광학 시스템은 직선 전파보다는 제어된 빔 조향에 크게 의존합니다. 컴팩트한 광학 아키텍처에서는 공간 제약과 시스템 통합 요구 사항으로 인해 신호 품질을 저하시키지 않고 정확한 광학 방향 전환이 필요합니다.

직각 프리즘은 세 가지 핵심 엔지니어링 과제를 해결하도록 설계되었습니다.

• 기계적 복잡성 없이 정확한 90° 빔 편차

• 광학 피드백 시스템의 안정적인 180° 역반사 구조

• 이미징 및 측정 시스템의 이미지 방향 제어

표면 반사 물리학에 의존하는 평면 거울과 달리 직각 프리즘은 내부 형상을 사용하여 보다 구조적으로 안정적인 방식으로 빛의 경로를 제어합니다.

직각 프리즘 빔 조향의 광학 물리학

직각 프리즘은 빛이 적절한 각도로 프리즘에 들어갈 때 주로 내부 전반사(TIR)를 통해 작동합니다.

1. 전반사 메커니즘

빛이 프리즘에 들어갈 때:

• 고굴절 광학유리를 통해 전파됩니다.

• 임계각을 초과하는 각도로 내부 경계에 도달합니다.

• 금속 흡수로 인한 에너지 손실 없이 내부 전반사를 겪습니다.

이 메커니즘을 통해 다음이 가능합니다.

• 거의 무손실 빔 방향 전환

• 반사 코팅에 비해 높은 상 안정성

• 장기적인 광학 신뢰성 향상

2. 90° 빔 편차 원리

표준 구성에서:

• 입사 광선이 프리즘의 한쪽 다리로 들어갑니다.

• 빗변 표면에서 내부적으로 반사됩니다.

• 원래 방향과 수직으로 나옵니다(90° 편차).

이 기하학은 다음 분야에서 널리 사용됩니다.

• 레이저 경로 폴딩 시스템

• 소형 광학 기기

• 머신 비전 광학 라우팅

3. 광로 안정성의 장점

빔 편차는 표면 반사율이 아닌 기하학적 구조로 정의되기 때문에:

• 각도 안정성은 매우 반복적입니다.

• 정렬 감도가 감소합니다.

• 장기적인 드리프트가 최소화됩니다.

이는 정밀 광학 시스템의 주요 장점입니다.

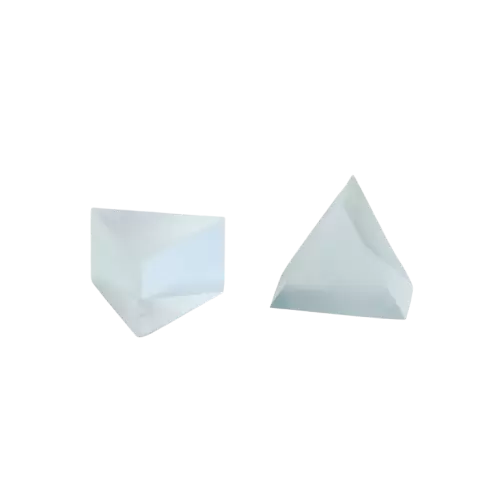

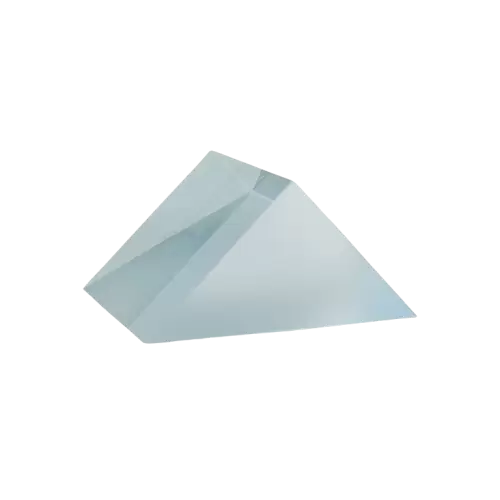

ECOPTIK 직각 프리즘 엔지니어링 설계

ECOPTIK은 15년간의 광학 제조 전문 지식을 바탕으로 정밀 광학 부품을 제조합니다.

직각 프리즘 시스템은 다음을 기반으로 구축되었습니다.

• 광학 등급 K9 유리

• 높은 열 안정성을 위한 용융 실리카 기판

• 초정밀 연마(표면 평탄도 최대 λ/10 수준)

• 고급 코팅 시스템(Al + 다층 보호 반사 방지 코팅)

주요 엔지니어링 결과:

• 이상적인 TIR 효율에 근접하는 높은 내부 반사율

• 광학 표면 전반에 걸친 파면 왜곡 최소화

• 기계적 및 열적 스트레스 하에서 안정적인 각도 편차

전체 내부 반사 경로 안정화 및 위상 일관성 최적화 시스템

ECOPTIK 프리즘 엔지니어링의 핵심 혁신은 전체 내부 반사 경로 안정화 및 위상 일관성 최적화 시스템입니다.

이 시스템은 정밀 광학 분야의 가장 중요한 과제 중 하나인 다중 각도 및 긴 경로 광학 전파 조건에서 위상 무결성과 빔 일관성을 유지하는 문제를 해결합니다.

1. 광로 안정화 메커니즘

시스템은 다음을 보장합니다.

• 다양한 입사 조건에서 안정적인 내부 반사 각도

• 구조적 미세 변형으로 인한 빔 지터 감소

• 복잡한 광학 어셈블리의 긴 경로 정렬 안정성 향상

엔지니어링 영향:

• 다중 요소 시스템에서 더 높은 빔 조향 정확도

• 산업 설정에서 교정 빈도 감소

• 측정 시스템의 반복성 향상

2. 위상 일관성 최적화

간섭계와 같은 정밀 광학 시스템에서는 위상 안정성이 매우 중요합니다.

시스템은 다음을 최소화합니다.

• 표면 결함으로 인한 위상 변화

• 내부 반사 경계로 인한 파면 왜곡

• 다중 프리즘 시스템의 누적 위상 오류

엔지니어링 영향:

• 간섭계 측정 정확도 향상

• 레이저 시스템의 일관성 보존 향상

• 광학 감지 시스템의 신호 잡음 감소

3. 광학 경로의 에너지 손실 최소화

흡수 손실을 초래하는 금속 거울과 달리 TIR 기반 프리즘은 다음을 보장합니다.

• 최적의 조건에서 거의 0에 가까운 반사 손실

• 안정적인 에너지 전달 효율

• 긴 광학 경로에서 신호 저하 감소

정밀 시스템에 사용되는 직각 프리즘이란 무엇입니까?

직각 프리즘이 무엇인지 이해하려면 그 기능을 실제 광학 시스템 아키텍처에 매핑해야 합니다.

1. 레이저 측정 시스템

레이저 거리 측정 및 정렬 시스템에서:

• 프리즘은 안정적인 빔 폴딩을 가능하게 합니다.

• 광학 성능 저하 없이 시스템 설치 공간 감소

• 확장된 경로에서 빔 일관성 유지

2. 광학 간섭계

간섭계 시스템에서:

• 위상 안정성은 측정 정확도에 매우 중요합니다.

• 직각 프리즘은 위상 잡음 축적을 줄입니다.

• 간섭 패턴의 줄무늬 안정성 향상

3. 머신 비전 시스템

산업용 이미징 시스템의 경우:

• 컴팩트한 광 경로 라우팅 가능

• 일관된 이미지 방향 유지

• 다중 렌즈 시스템의 광학 왜곡을 줄입니다.

4. 과학 및 실험실 광학

연구 응용 분야:

• 빔 분할 및 재결합 설정에 사용됩니다.

• 다중 경로 광학 실험 지원

• 안정적인 기준 빔 정렬 제공

5. 정밀탐지장비

고급 검사 시스템의 경우:

• 진동에도 안정적인 광학 정렬 보장

• 고해상도 측정 시스템 지원

• 장기적인 교정 안정성 향상

직각 프리즘과 거울: 엔지니어링 수준 비교

직각 프리즘과 거울의 비교는 기본적으로 내부 전반사와 표면 반사라는 두 가지 광학 물리학 원리를 비교한 것입니다.

1. 광손실 메커니즘

거울:

• 금속 또는 유전체 코팅 반사에 의존

• 흡수 손실을 유발합니다(일반적으로 코팅 품질에 따라 1~10%).

• 코팅 노화로 인해 시간이 지남에 따라 성능 저하

직각 프리즘:

• 내부 전반사를 사용합니다.

• 올바른 조건에서 거의 0에 가까운 흡수 손실

• 코팅 열화 없는 장기 안정성(내부 표면)

엔지니어링 결과:
프리즘은 긴 광학 경로에서 탁월한 에너지 효율성을 제공합니다.

2. 파면 및 위상 안정성

거울:

• 표면 코팅으로 위상 변이 가변성이 발생합니다.

• 코팅 균일성 및 품질 저하에 민감함

프리즘:

• 벌크 재료 특성에 따라 결정되는 위상 거동

• 보다 안정적인 파면 전파

엔지니어링 결과:
프리즘은 간섭계 및 계측 시스템에서 선호됩니다.

3. 정렬 감도

거울:

• 각도 정렬 불량에 매우 민감함

• 정밀 시스템에서는 빈번한 재보정이 필요합니다.

프리즘:

• 기하학적 빔 조향으로 정렬 의존도 감소

• 시간이 지남에 따라 기계적 안정성이 향상됨

4. 시스템 통합 복잡성

거울:

• 정확한 장착 및 각도 조정 시스템이 필요합니다.

• 추가적인 기계적 지원 필요

프리즘:

• 통합 빔 조향 기하학

• 광학 시스템 설계 아키텍처 단순화

재료제조공학

ECOPTIK은 고성능 광학 소재를 활용합니다.

• Schott 광학 유리

• CDGM 정밀유리

• 코닝 광학기판

• 열 안정성을 위한 용융 실리카

• 내구성이 높은 용도를 위한 사파이어

• 특수 스펙트럼 시스템용 CaF2 / MgF2

제조 능력:

• ZYGO 레이저 간섭계 표면 테스트

• ZEISS CMM 정밀 기하학적 검사

• Agilent Cary 7000 UMS 스펙트럼 분석

이러한 시스템은 다음을 보장합니다.

• 파장 이하 표면 정확도

• 높은 각도 정밀도 일관성

• 배치 간 광학 균일성

코팅 기술 및 광학 효율성

고급 코팅 시스템에는 다음이 포함됩니다.

• 알루미늄 반사 코팅(Al)

• 다층 유전 강화 층

• 반사 방지 보호 코팅

코팅 기능:

• 필요한 경우 반사율을 향상시킵니다.

• 표면 산란 감소

• 환경 내구성 향상

애플리케이션 중심 엔지니어링 사용 사례

레이저 거리 측정 시스템

• 안정적인 빔 폴딩

• 장거리 신호 무결성 보존

광학 계측 장비

• 간섭계 위상 안정성

• 고정밀 측정 시스템

머신비전 검사

• 컴팩트한 광 라우팅

• 안정적인 이미징 기하학

과학 연구 광학

• 멀티빔 실험 설정

• 정밀 광로 제어

산업 자동화 시스템

• 정렬이 필요 없는 빔 스티어링

• 견고한 장기 작동

결정 프레임워크: 직각 프리즘 시스템 선택

직각 프리즘이 무엇인지 또는 직각 프리즘과 거울 중에서 선택하는 맥락에서 광학 부품을 평가할 때 엔지니어는 다음을 평가해야 합니다.

1. 광학 효율 요구 사항

• 시스템 설계의 손실 허용 오차

• 에너지 보존 요구

2. 위상 안정성 요구 사항

• 간섭계 정밀도 수준

• 일관성 보존 요구 사항

3. 기계적 안정성 요구사항

• 진동 저항

• 장기적인 정렬 안정성

4. 시스템 복잡성 제약

• 통합 단순성

• 교정 빈도

5. 환경적 작동 조건

• 온도 변화

• 습도 및 오염 저항성

결론

직각 프리즘은 단순한 반사 구성 요소가 아닙니다. 이는 고급 광학 시스템에서 빔 형상, 위상 안정성 및 시스템 수준 광학 무결성을 정의하는 정밀 광학 경로 제어 요소입니다.

직각 프리즘이 무엇인지 이해하려면 이를 독립형 구성 요소가 아닌 광학 시스템 아키텍처의 구조적 요소로 보아야 합니다. 마찬가지로, 직각 프리즘과 거울의 비교는 근본적으로 표면 반사 물리학과 내부 전반사 기하학 간의 균형입니다.

고정밀 연마, 고급 코팅 기술, 전체 내부 반사 경로 안정화 및 위상 일관성 최적화 시스템을 통해 ECOPTIK은 까다로운 산업, 과학 및 이미징 응용 분야에 매우 안정적인 광학 경로 제어 솔루션을 제공합니다.

정밀 광학에서 거울은 빛의 방향을 바꾸지만 프리즘은 광학 시스템 자체의 구조를 정의합니다.
