NF 필터

중간 밀도 (ND) 필터는 빛의 강도를 감소시킵니다. 가시광선 영역에서 적외선에 가까운 빛은 중성 밀도 필터를 통과한 후 다른 파장이 같은 비율로 감소하여 광학요소가 광대역 내에서 대략 같은 빛 에너지 투과를 유지하도록 합니다. 과속으로 달리다. 중간 밀도 필터, 중간 필터, ND 필터, 감쇠 필터, 고정 밀도 필터 등으로도 알려져 있습니다.

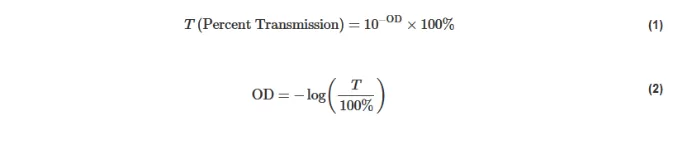

중성 필터 스펙트럼의 특정 부분에서 투과를 균일하게 줄이도록 설계되었습니다. ND 필터는 일반적으로 광 밀도 (OD) 로 정의되며, 광 밀도는 필터에 의해 차단되는 에너지의 양을 설명합니다. 하이라이트 밀도 값은 매우 낮은 투과율을 나타내고, 낮은 라이트 밀도는 높은 투과율을 나타냅니다 (방정식 1-2). ND 필터는 맞춤형 광학 밀도를 위해 스택할 수 있습니다. 최종 시스템 외부 지름을 계산하려면 각 필터의 외부 지름만 더하면 됩니다.

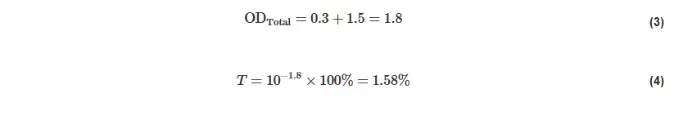

예 1: OD 0.3 과 OD 1.5 의 필터가 함께 스택된 경우 투과율은 얼마입니까?

예 2: 전송 속도가 0.5% 인 필터를 만드는 방법?

두 가지 유형의 ND 필터인 반사형과 흡수형이 있습니다. 반사식 ND 필터는 유리 기저에 바르는 박막 광학 코팅으로 구성되며, 일반적으로 금속 코팅입니다. 코팅은 UV-VIS 또는 NIR 과 같은 특정 파장 범위에 맞게 최적화될 수 있습니다. 박막 코팅은 주로 빛을 광원으로 다시 반사하는 것이다. 반사광이 시스템 설정을 방해하지 않도록 각별히 주의해야 합니다. 흡수식 ND 필터는 유리 베이스보드를 사용하여 특정 비율의 빛을 흡수합니다.

응용 분야: 자외선 측정기, 다양한 레이저, 광학 디지털 카메라, 카메라, 보안 모니터링, 다양한 광학 기기 장비, 광통신 감쇠 필터, 광학 이미징 시스템, 연기계, 광학 측정 기기, 근적외선 분광계, 생화학 분석 장비 등.
