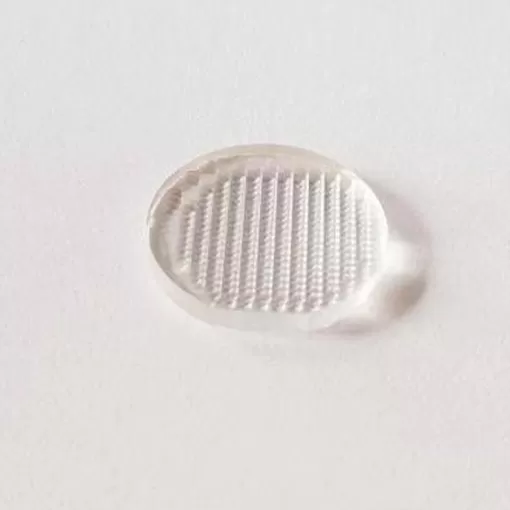

표준 마이크로 렌즈 어레이

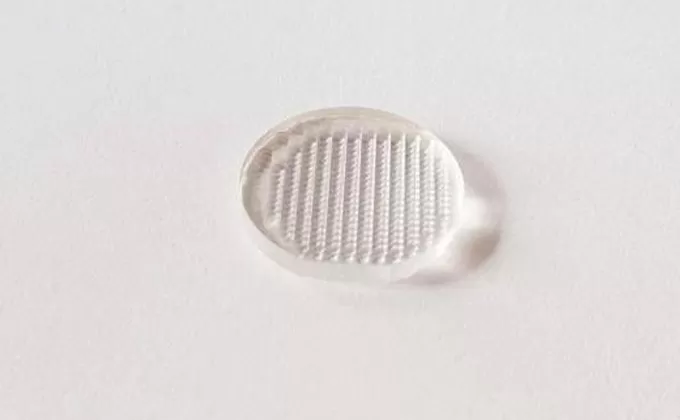

표준 마이크로 렌즈 어레이 설명

마이크로 렌즈 패턴은 규칙적인 패턴으로 배열된 여러 개의 같은 모양의 마이크로 렌즈의 패턴입니다.작은 렌즈의 형태는 원형, 정사각형, 육각형, 정사각형 또는 기타 형태가 될 수 있으며 그 중 대부분은 정사각형 메쉬입니다.또한 정사각형, 육각형 또는 다른 모양으로 정렬할 수 있습니다.마이크로 렌즈는 소형화, 집적화, 디자인이 자유로운 특징을 가지고 있다.그것은 레이저 균등화, 빔 분할 및 빔 초점, 하트만 파전 센서 (HSWFS), 정직, 파전 감지 등을 실현할 수 있다.일반적으로 고감도 이미징, 광섬유 결합 통신, 레이저 미용, 레이저 가공 및 검측에 사용된다.

표준 마이크로 렌즈 어레이 사양

1.기판: 녹아내린 이산화규소, 석영, ZnSe, 규소, BK7 유리 등.

2. 구조: 구면렌즈, 비구면렌즈, 원통렌즈 등.

3. 사각형 배열 사각형 렌즈, 사각형 배열 원형 렌즈, 육각형 배열, 무작위 배열 등.

4. 마이크로 렌즈 주기 (하위 셀 지름), 초점 거리, 식각 깊이 (높이), 곡률 반지름

5. 표면 형태: 연사 컴포넌트의 경우 일반적으로 연속 표면 유형과 비연속 표면 형태 (계단형) 두 가지가 있습니다.연속 표면형은 색상 차이를 없애 광대역 시스템 이미징과 헬리컬 위상판 등의 응용에 적합하다.
