슈퍼 반구형 돔

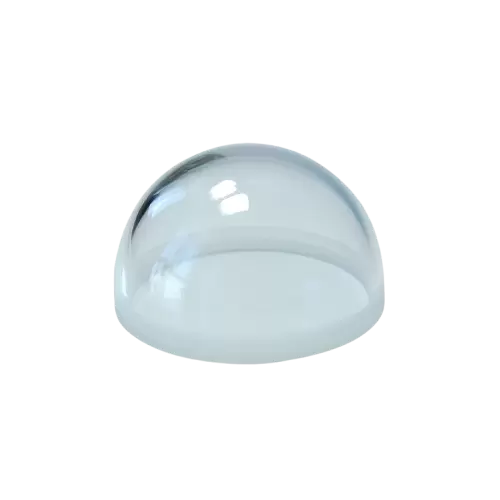

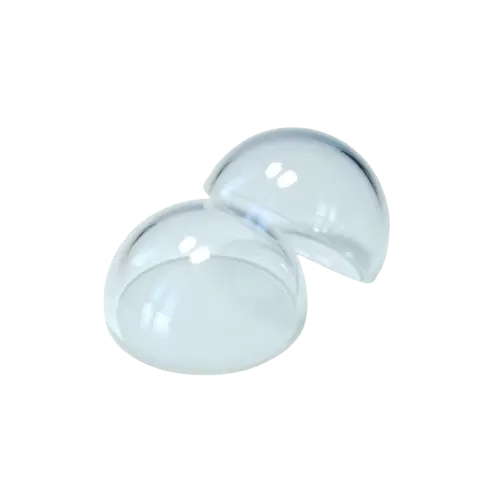

Name: 슈퍼 반구형 돔
Rating: 4.5 (100 reviews)

초반구형 돔은 높이가 반구의 지름을 초과하는 구형 캡입니다. 특정 조건(물체점이 구의 중심에 위치)에서 이 시스템은 구면 수차를 완전히 제거할 수 있습니다. 180° 이상의 넓은 시야각을 확보할 수 있으며, 측면이나 심지어 약간 뒤쪽에서 비스듬한 각도로 들어오는 빛도 내부 센서에서 수신할 수 있습니다. ECOPTIK은 반지름이 반구의 55%를 초과하는 초반구형 돔을 제작할 수 있습니다.

문의하기

지금 문의하세요

설계 과제 및 핵심 기술

Aberration Control

Although it has no spherical aberration at the center, practical optical systems (such as internal lens groups) need to compensate for the field curvature and astigmatism it introduces. Co-optimizing the hyperspherical dome as the first element of the entire optical system is crucial.
$Material and Refractive Index Selection$
Material and Refractive Index Selection

The refractive index "n" is a critical parameter. Careful selection of materials with suitable refractive indices is necessary to place the image-side luminous point in a reasonable position and control the ray direction. For infrared applications, commonly used materials include sapphire and ZnS.
Extreme Manufacturing Difficulty

Machining a complete spherical dome exceeding the height of a hemisphere while maintaining extremely high surface accuracy and finish places extremely high demands on the manufacturing process.

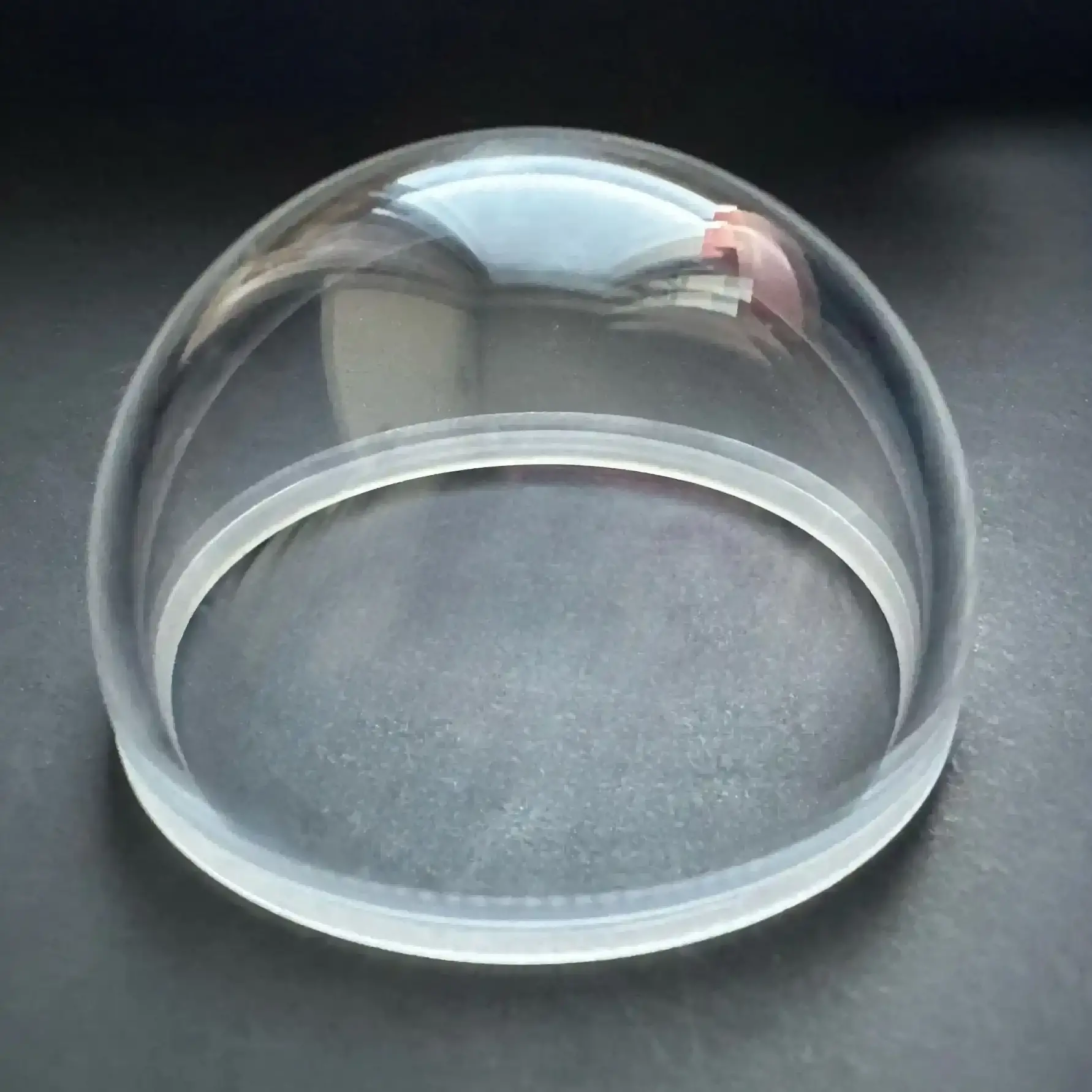

견본

사양 슈퍼 반구형 돔

기판 재료	K9(CDGM), 사파이어, Si, MgF2, N-BK7, N-BK10, Corining 7980, JGS1, Borofloat 33, ZnSe, ZnS 등	표면 품질	60/40, 40/20, 20/10, 10/5
차원	6mm-350mm	표면 가장자리	10(5)-3(0.5)
두께	0.5mm-30mm	코팅	반사 방지(AR) 코팅 또는 고객 요청에 따라
두께	일반적으로 ±0.1mm, 최상급 오차 범위는 ±0.02mm입니다.	ECOPTIK 연간 생산 능력	30만 개 이상

일반적인 적용 분야

Missile Seekers

This is the most typical application. Used to achieve "over-the-shoulder launch" or omnidirectional attack capabilities, enabling the seeker to see targets to the side, rear, or even behind. It is usually used in conjunction with an infrared imaging system.
Underwater Optical Systems

Provides AUVs/ROVs with a wide-angle field of view exceeding 180°, virtually eliminating blind spots.
All-Sky Imaging Systems

Special lenses used to capture 360°×360° panoramic images; a hyperspherical dome can serve as its front element.
Cutting-Edge Surveillance and Sensing

Used in special situations requiring near-omnidirectional sensing with a single lens.
