precision polishing aspherical lens

정밀 광택 비구면 렌즈

전통적인 구면렌즈는 구면상차를 발생시킨다.구면렌즈는 만족스럽지 못한 특성 (구면상차라고 함.) 을 갖고있는데 광선이 렌즈의 광축에서 멀어질수록 더욱 강한 연사를 초래하고 구면상차는 영상의 선명도를 떨어뜨린다.비구면 렌즈는 모양이 최적화되고 우수한 영상 특성을 가지고 있다.주요 장점은 구면상차를 교정할 수 있다는 것이다.비구면렌즈는 구면상차를 효과적으로 제거할수 있을뿐만아니라 렌즈가 산생하는 기타 형식의 상차도 효과적으로 제거할수 있다.비구면 렌즈는 단일 컴포넌트로 설계되어 다중 렌즈 광학 어셈블리에서 렌즈 수를 줄이는 데 도움이 됩니다.다시 말해서, 비구면 렌즈는 구면을 가진 전통적인 렌즈보다 더 복잡한 표면을 가지고 있다.

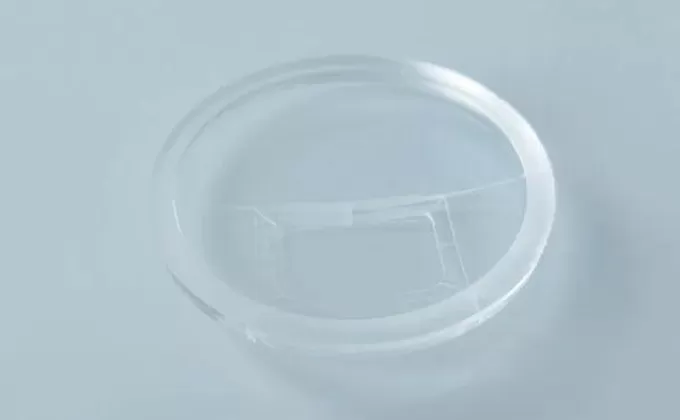

정밀 광택 비구면 렌즈 설명


Ecoptik의 비구면 침수 및 광택 처리는 구면 렌즈와 유사합니다.우선, 파묻기를 통해 표면의 모양을 확정한 다음 광택을 통해 비구면의 거칠음을 보장한다.광택을 보정하는 동안 모양 편차가 줄어듭니다.다음은 사막화 과정이다.비구면 광택 과정에서 주로 비구면 곡률 반경의 변화 문제를 해결한다.연속적으로 정밀하게 광택을 내고, 조정하는 등 반복적인 조작을 통해 각 렌즈가 정밀도 요구에 부합하도록 확보한다.

총 부품 수 감소는 시스템의 크기나 무게를 줄이는 데 도움이 될 뿐만 아니라 조립 과정을 간소화합니다.따라서 이 디자인은 구형 렌즈를 기반으로 한 유사한 시스템보다 더 컴팩트하고 강력합니다.레이저 다이오드의 출력에 초점을 맞추는 등 비구면을 응용에 통합하면 총원가를 낮출수 있을뿐만아니라 전통적인 구면광학렌즈로 설계한 부품을 사용하는것보다 우월하다.


  • 비구면 렌즈의 장점

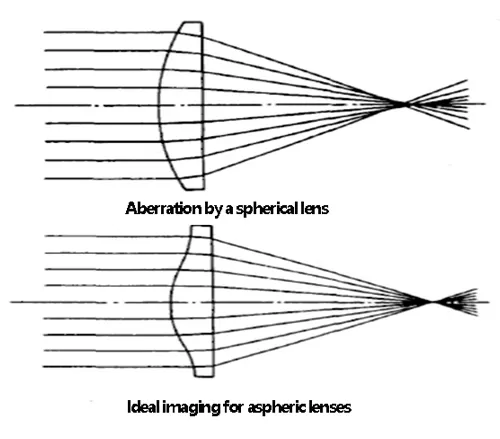

다음 그림은 평행 단색광이 구면렌즈와 비구면렌즈를 통해 발생하는 초점을 비교한 것이다. 구면렌즈의 영상점은 구면상 차이로 인해 모호하고 비구면렌즈의 영상점은 매우 뚜렷하다.따라서 비구면 렌즈는 구면 렌즈 그룹을 대체하여 정통 관념을 바로잡는 데 사용될 수 있다.예를 들어, 일반적으로 10 개의 렌즈를 사용하는 줌 렌즈의 경우 5 개 또는 6 개의 구 렌즈 대신 1 개 또는 2 개의 비구면 렌즈를 사용할 수 있으므로 광학 효과가 동일하거나 높으며 생산 비용이 절감되고 시스템의 경량화 및 소형화가 가능합니다.또한 렌즈 수를 줄이는 광학 시스템은 기계 공차, 추가 교정 절차 및 반사 방지 도금 요구 사항을 줄여 전체 시스템의 실용성을 높이고 전체 시스템 설계 비용을 절감합니다.




광학 시스템에 비구면 소자를 사용하면 시스템의 성능을 향상시키고 광학 소자의 수를 줄일 수 있으며 따라서 기기의 질, 부피 및 컴팩트한 구조를 줄일 수 있습니다.따라서 비구면 광학 소자는 큰 시야, 큰 공경, 고상차 요구, 작은 구조 요구 또는 특수한 요구를 가진 광학 시스템에 자주 사용된다.비구면 광학 소자는 우수한 광학 성능 때문에 갈수록 매우 중요한 광학 소자가 되고 있다.
