rod lens

스틱 렌즈

막대 렌즈의 원주는 광택을 내고 양 끝은 연마한다.광학 성능은 원통형 렌즈와 유사합니다.막대 렌즈의 지름을 통과하는 정직한 빛은 한 줄로 초점을 맞춘다.광학 유리와 자외선 용융 이산화규소 기판은 각종 자외선, 가시광선, 근적외선 응용에 사용할 수 있다.

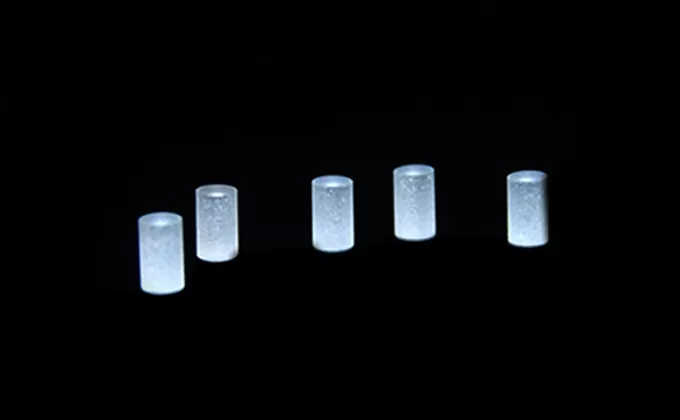

막대 렌즈 설명

광학 막대 렌즈는 주로 이미지 크기에 대한 설계 요구 사항을 변경하는 데 사용됩니다.예를 들어, 점을 선 점으로 변환하거나 이미지 폭을 변경하지 않고 이미지 높이를 변경합니다.스틱 렌즈는 선형 탐지기 조명, 바코드 스캔, 홀로그램 조명, 광학 정보 처리, 컴퓨터, 레이저 발사에 응용할 수 있다.그 외원통렌즈 고출력 레이저 시스템과 동기식 가속기 빔 라인에 사용됩니다.이와 동시에 막대렌즈부품에 대한 요구가 갈수록 높아지고있는데 특히 고공률레이자강과 장거리오프라인간섭기에서는 더욱 그러하다.예를 들어 고정밀 테스트 기기 설비.전문 광학 제조업체로서, Ecoptik (BRD 시력의이라고도 함) 이러한 유형의 장치가 있습니다.횡단면의 굴절률은 포물면 모양으로 빔에 자체 초점 효과가 있어 광섬유의 정직한 광학 렌즈에 사용할 수 있다.

막대 렌즈의 규격



옷감용융 이산화규소 적외선 투과 레벨, OH<10 PPM
1지름4.75mm+/-0.1mm
2길다12mm+/-0.2mm
3투명 조리개4.75mm(내경 14.922mm)*10mm 길이
4표면 질량20/10 스크래치 / 마이닝
5서피스 다이어그램1 파장 불규칙
6경사면 모서리45도 + / -15도 최대 기울기 = 0.5mm
7코팅780nm 중심의 MgF2 경질 코팅
8AOI22Deg


막대 렌즈 그래프

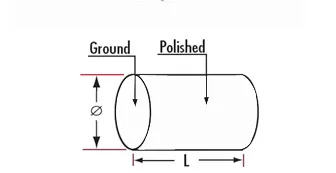

Drawing Of Rod Lens
