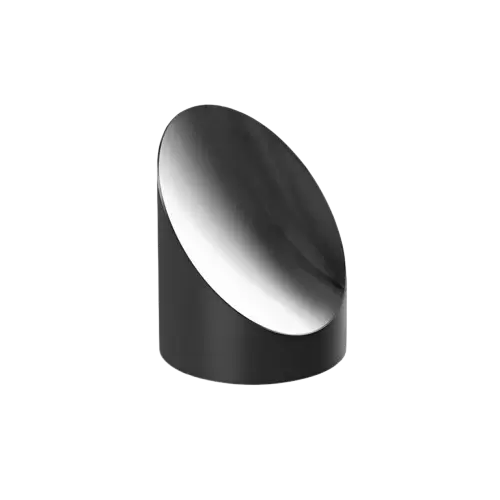

오프축 포물선 거울(OAP)은 일반 포물선 거울처럼 구면 수차 없이 광선을 집속하거나 평행하게 만들 수 있는 특수한 광학 거울입니다. 독특한 "오프축" 구조 덕분에 초점이 입사광 경로 바깥쪽에 위치하여 기존 설계에서 흔히 발생하는 중심부 장애물 문제를 해결할 수 있습니다.
The off-axis design allows the reflected beam to exit at an angle, completely avoiding the incident light path. This achieves unobstructed light transmission, preventing energy loss and image quality interference.
Perfectly focuses parallel light, eliminating spherical aberration. Furthermore, due to its reflective design, it is completely free of chromatic aberration, making it ideal for broadband or multi-color light systems.
The total internal reflection design eliminates almost all absorption losses from transmission materials, making it particularly suitable for high-power laser applications.
| 매개변수 | 일반적인 값/범위 |
|---|---|
| 기판 재료 | 광학 유리: 용융 실리카(JGS2) 등 |
| 유효 초점 거리(EFL) | 15.0mm ~ 150mm |
| 축외각 | 30°, 45°, 90° 등 |
| 표면 정확도 | λ/4, λ/8, λ/10 (@633 nm) |
| 클리어 어퍼처 | 물리적 직경의 90% 이상 |
| 코팅 옵션 | 알루미늄 코팅(450nm-20μm); 은 코팅(450nm-20μm); 금 코팅(800nm-20μm); 자외선 강화 알루미늄 코팅(250-450nm). |
