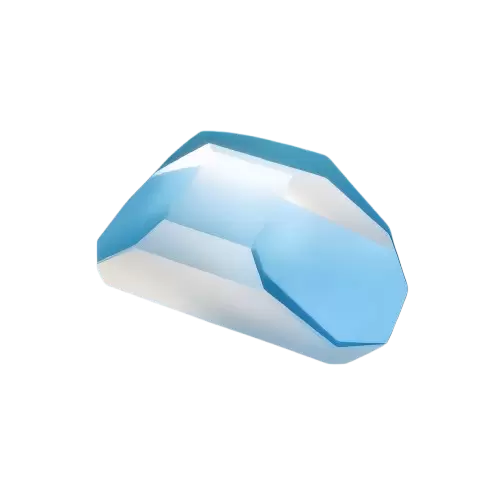

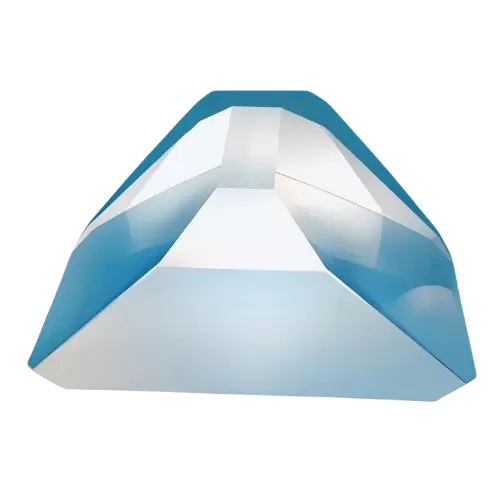

지붕 프리즘의 구조는 일반적인 아미치 지붕 프리즘과 유사한데, 직각 프리즘의 경사진 모서리를 깎아내어 90° 각도의 돌출된 지붕 능선으로 대체한 형태입니다. 빛을 90°로 방향 전환시켜 상하좌우를 완전히 바로잡음으로써 대물렌즈와 접안렌즈의 정렬을 유지하여 전체 광학 시스템을 더욱 소형화할 수 있습니다.
| 일반 사양 | 고정밀 사양 | |
|---|---|---|
| 재료 | 광학 유리(H-K9L, BK7 또는 기타), 용융 실리카 | |
| 차원 | 2mm~80mm | |
| 치수 공차 | ±0.1mm | ±0.02mm |
| 90° 편차 허용 오차 | <3 아크분 | 3초 미만 |
| 633nm에서의 표면 평탄도 | λ/2 | λ/4 |
| 표면 품질 | 60대 40 | 20-10 |
| 코팅 | 고객의 요청에 따라 | |
