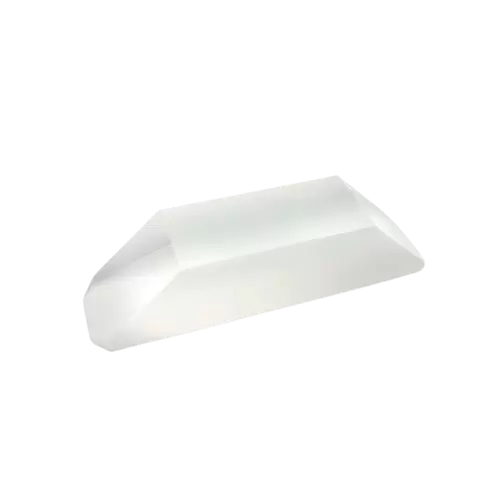

도브 프리즘은 꼭짓점이 깎인 직각 프리즘처럼 생긴 프리즘입니다. 프리즘 자체를 회전시키면 프리즘을 통과하는 상은 회전 속도가 두 배가 됩니다. 따라서 빔 또는 상의 방향을 정밀하게 제어할 수 있습니다. 최적의 성능을 위해서는 도브 프리즘을 평행광(콜리메이트된 빛)과 함께 사용해야 합니다. 평행하지 않은 빛과 함께 사용하면 수차가 발생합니다.
| 재료 | N-BK7 유리 / 용융 실리카 |
|---|---|
| 치수 공차 | + 0.0 / -0.2mm |
| 편차 | 3분 미만 |
| 평탄 | λ/2@632.8nm |
| 투명 개구부 | 85% 이상 |
| 표면 품질 | 60/40, 40/20 |
| 사각 | 0.1mm ×45° |
| 유형 번호 | 크기(A×B×C×D) |
|---|---|
| ECO-DP-0.5 | 0.5mm×2.1mm×0.5mm×0.7mm |
| ECO- DP-1.0 | 1.0mm×4.2mm×1.0mm×1.4mm |
| ECO- DP-2.0 | 2.0mm×8.4mm×2.0mm×2.8mm |
| ECO- DP-3.0 | 3.0mm×12.6mm×3.0mm×4.2mm |
| ECO- DP-5.0 | 5.0mm×21.4mm×5.0mm×7.0mm |
| ECO- DP-10 | 10.0mm×44.0mm×10.0mm×14.1mm |
| ECO- DP-15 | 15.0mm×64.0mm×15.0mm×21.2mm |
| ECO- DP-20 | 20.0mm×81.3mm×20.0mm×28.3mm |
| ECO- DP-25 | 25mm×105.7mm×25.0mm×35.4mm |
