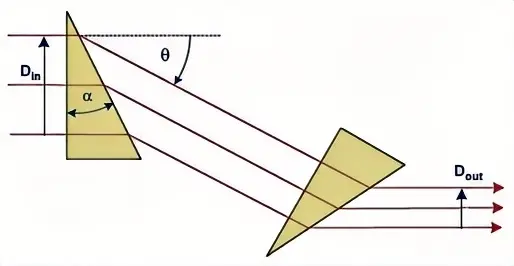

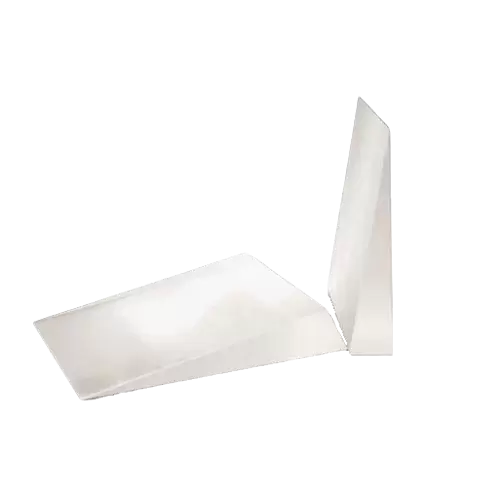

왜곡 프리즘은 레이저 빔의 형태를 바꾸는 데 주로 사용되는 한 쌍의 프리즘입니다. 예를 들어, 레이저 다이오드에서 나오는 타원형 빔은 광학 프리즘 한 쌍을 빔 확장기로 사용하여 한 방향(예: 수평 방향)으로만 변환함으로써 많은 응용 분야에서 요구되는 원형 단면 빔으로 바꿀 수 있습니다. 물론, 단순히 타원율만 변경하거나 원형 빔을 타원형 빔으로 변환하는 것도 가능합니다.
| 재료 | N-SF11 또는 기타 굴절률이 높은 유리 |
|---|---|
| 치수 공차 | +0.0, -0.2 mm |
| 표면 평탄도 | <λ/8 @ 632.8 nm |
| 표면 품질 | 스크래치 앤 디그 60-40 |
| 세타 각도 | 29°27' ± 3" |
| 클리어 어퍼처 | 중심 원형 치수에서 85% 이상 |
| 코팅 | 수직면 위의 MgF2 단일층 |
