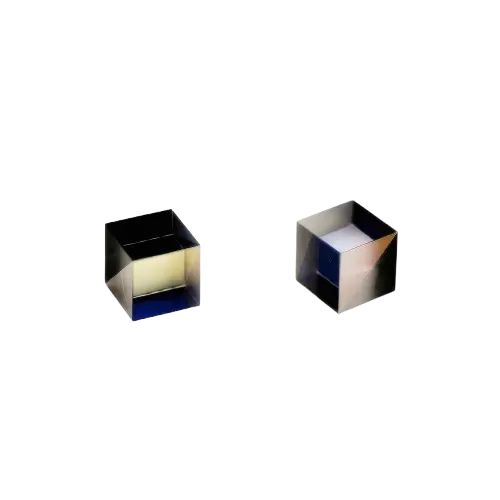

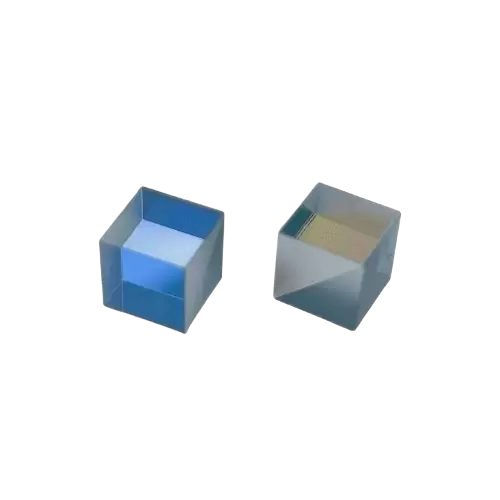

큐브 빔 스플리터는 단순한 프리즘이 아니라, 두 개의 직각 프리즘의 경사진 면을 접합하여 만들어집니다. 경사진 면 중 하나에는 빔 스플리팅 코팅이 되어 있고, 모든 광 투과면에는 반사 손실을 최소화하기 위해 일반적으로 AR 코팅이 적용됩니다. 기존의 평면 빔 스플리터와 비교했을 때, 고스트 현상이나 빔 시프트가 발생하지 않고, 투과광과 반사광의 광경로 길이가 동일하며, 견고하고 안정적인 성능을 제공합니다.
| 재료 | N-BK7, UV 융합 실리카 등 |
|---|---|
| 치수 공차 | ±0.1mm |
| 평탄 | λ/4 @ 632.8nm |
| 표면 품질 | 60/40, 40/20 |
| 각도 공차 | <3분각 ~ 30초각 |
| 주 투과율 | Tpave > 96%, Ts,1% (협대역) |
| Tpave > 95%, Ts,1% (광대역) | |
| 주 반사율 | Rs>99%, Rp<5% |

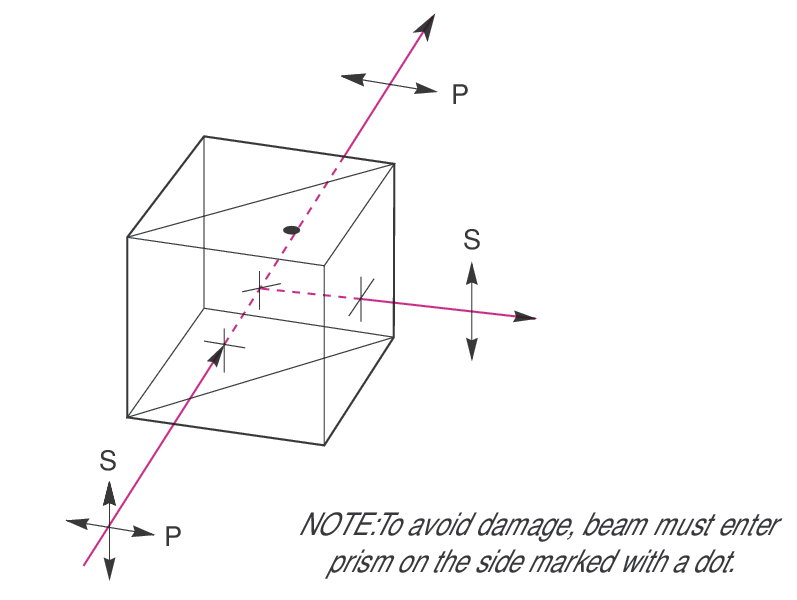

| 코팅 | 빗변면: 편광 빔 분할 코팅; 모든 입력 및 출력면: AR 코팅 |
| 유형 번호 | 크기(mm) |
|---|---|
| ECO-CBP-5 | 5×5×5 |
| ECO- CBP-10 | 10×10×10 |
| ECO- CBP-12.7 | 12.7×12.7×12.7 |
| ECO- CBP-15 | 15×15×15 |
| ECO- CBP-20 | 20×20×20 |
| ECO- CBP-25.4 | 25.4×25.4×25.4 |
