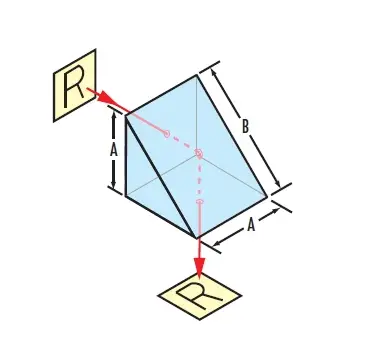

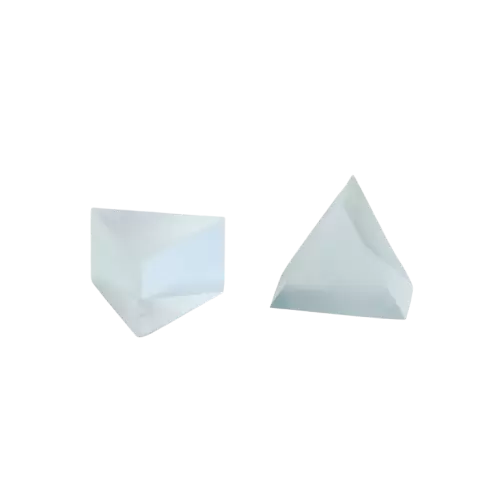

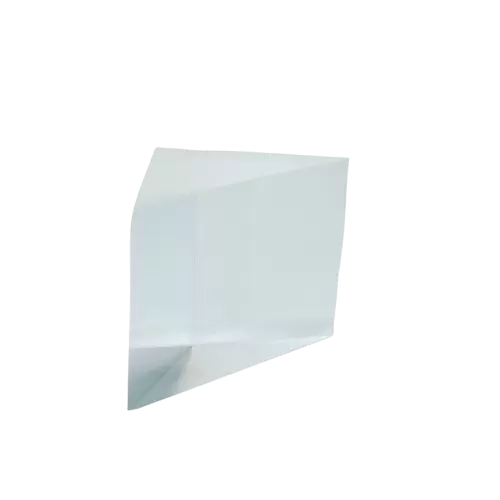

직각 프리즘 거울은 매우 다재다능한 광학 부품으로, 개별 프리즘이나 광학 어셈블리의 구성 요소로 널리 사용됩니다. 직각 프리즘 거울의 한쪽 다리에 입사하는 광선은 공칭 90°만큼 편향되며, 프리즘을 정밀하게 회전시켜 광선의 방향을 조절할 수 있습니다. 직각 프리즘 거울의 핵심 기능은 정밀한 광선 조향(90° 또는 180°)과 상 방향 조정을 가능하게 하는 것입니다.
| 재료 | BK7 유리 / UV 용융 실리카 등 |
|---|---|
| 차원 | 3mm~200mm |
| 치수 공차 | ±0.1mm~±0.05mm |
| 표면 품질 | 60/40, 40/20, 20/10 |
| 표면 평탄도 | 상용 등급 λ/2 @633nm, 고정밀 λ/4 또는 λ/10 @633nm |
| 각도 공차 | 상용 등급 ±3 arc분, 고정밀도 ±30 arc초. |
| 사각 | <0.25mm×45° |
| 코팅 | 맞춤 요청에 따라 |
| 유형 번호 | 차원 |
|---|---|
| 에코랩-5 | 5.0mm×5.0mm |
| ECO- RAP-10 | 10.0mm×10.0mm |
| ECO- RAP-12.5 | 12.5mm×12.5mm |
| ECO- RAP-15 | 15.0mm×15.0mm |
| ECO- RAP-20 | 20.0mm×20.0mm |
| ECO- RAP-25 | 25.0mm×25.0mm |
| ECO- RAP-50 | 50.0mm×50.0mm |
